Montaż ciepłomierza to nie tylko wpięcie urządzenia w rurę, ale też dobór właściwego miejsca, zgodność z instalacją i późniejsze rozliczanie bez sporów. W budynkach wielorodzinnych od poprawnego ustawienia licznika, kierunku przepływu i sposobu plombowania zależy nie tylko dokładność pomiaru, ale też spokój przy odbiorze prac i w kolejnych sezonach grzewczych. Poniżej pokazuję, jak podejść do tego rozsądnie, ile to zwykle kosztuje i gdzie najczęściej pojawiają się problemy.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- ciepłomierz mierzy energię cieplną, a nie samą temperaturę, więc musi pasować do układu instalacji;
- urządzenie trzeba zamontować zgodnie z kierunkiem przepływu i instrukcją producenta;
- w budynkach wielolokalowych do 1 stycznia 2027 r. potrzebne są urządzenia z funkcją zdalnego odczytu;
- dla rozliczeń liczy się ważna kontrola metrologiczna i komplet dokumentów po montażu;
- największe koszty zwykle wynikają nie z samej robocizny, ale z przeróbek instalacji i osprzętu;
- samodzielny montaż często kończy się poprawką, bo drobny błąd zmienia wiarygodność pomiaru.
Co właściwie mierzy ciepłomierz i kiedy jest potrzebny
Jak wskazuje Główny Urząd Miar, ciepłomierze są przyrządami pomiarowymi do pomiaru ciepła i pokazują wynik w legalnych jednostkach, takich jak MJ, GJ albo kWh. W praktyce oznacza to, że miernik ma sens tam, gdzie rozlicza się rzeczywiste zużycie energii cieplnej, a nie tylko orientacyjny udział w kosztach ogrzewania. Ja zawsze zaczynam od rozróżnienia ciepłomierza i podzielnika, bo to właśnie tu powstaje najwięcej nieporozumień.
| Cecha | Ciepłomierz | Podzielnik kosztów ogrzewania |
|---|---|---|
| Co mierzy | Energię cieplną oddaną przez instalację | Nie mierzy energii cieplnej wprost |
| Wynik | W legalnych jednostkach miary | Wskazania pomocnicze do rozliczeń |
| Kontrola metrologiczna | Tak, dla urządzeń używanych do rozliczeń | Nie podlega takiej kontroli |
| Typowe zastosowanie | Rozliczenie energii w lokalu lub obiegu | Rozliczenie kosztów na podstawie grzejnika |
Jeśli budynek ma indywidualny układ rozliczeń dla lokali, ciepłomierz daje twarde dane. Jeśli instalacja opiera się na grzejnikach z podzielnikami, dokładność i sposób rozliczenia są inne, a sam montaż wygląda zupełnie odmiennie. To prowadzi wprost do pytania, jak ten miernik zamontować, żeby nie zepsuć całego efektu.

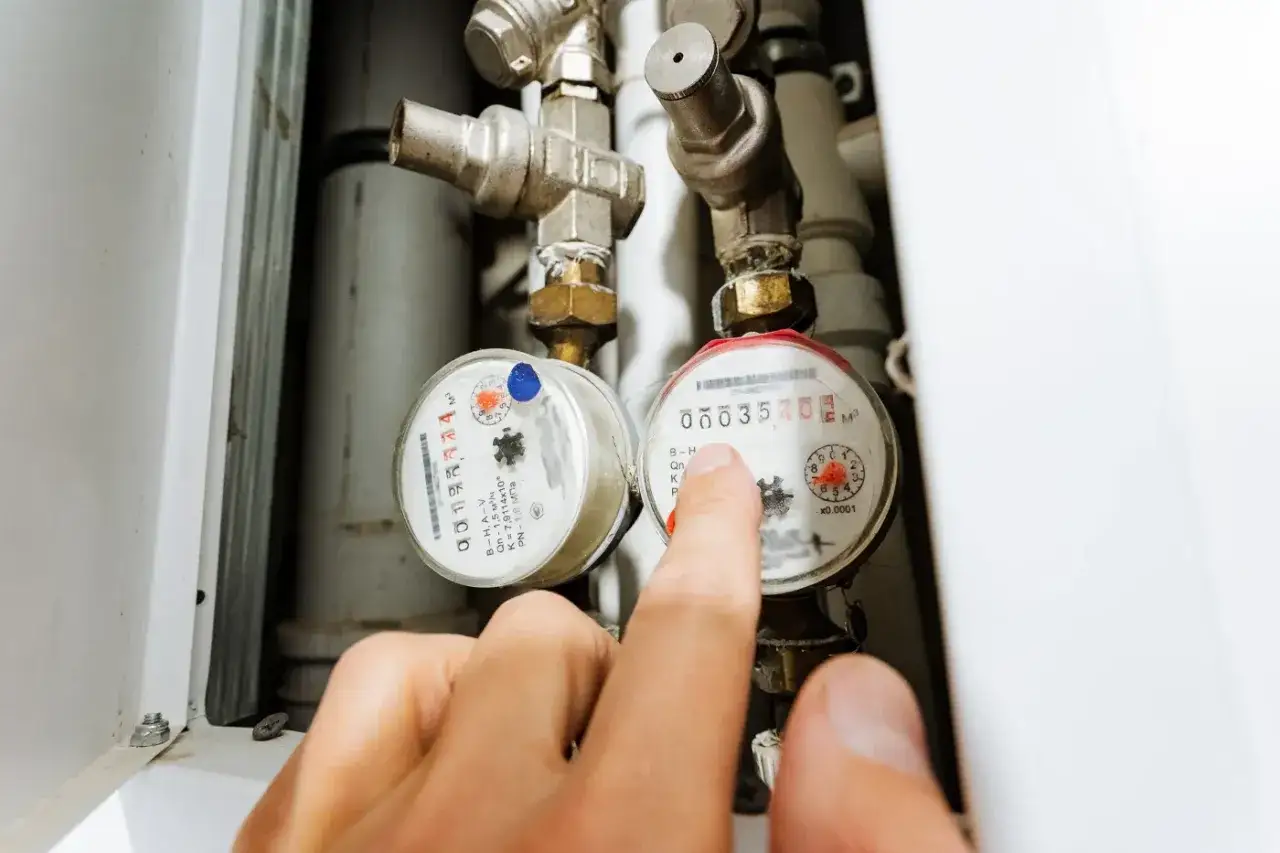

Jak wygląda montaż ciepłomierza w praktyce
Ja zaczynam od dwóch rzeczy: zgodności urządzenia z instalacją i sposobu, w jaki producent przewidział jego pracę. W instrukcjach montażu zwykle pojawiają się te same zasady, choć szczegóły zależą od modelu: właściwy kierunek przepływu, poprawne wpięcie czujników temperatury, zachowanie wymaganych odcinków prostych i brak naprężeń na rurociągu.

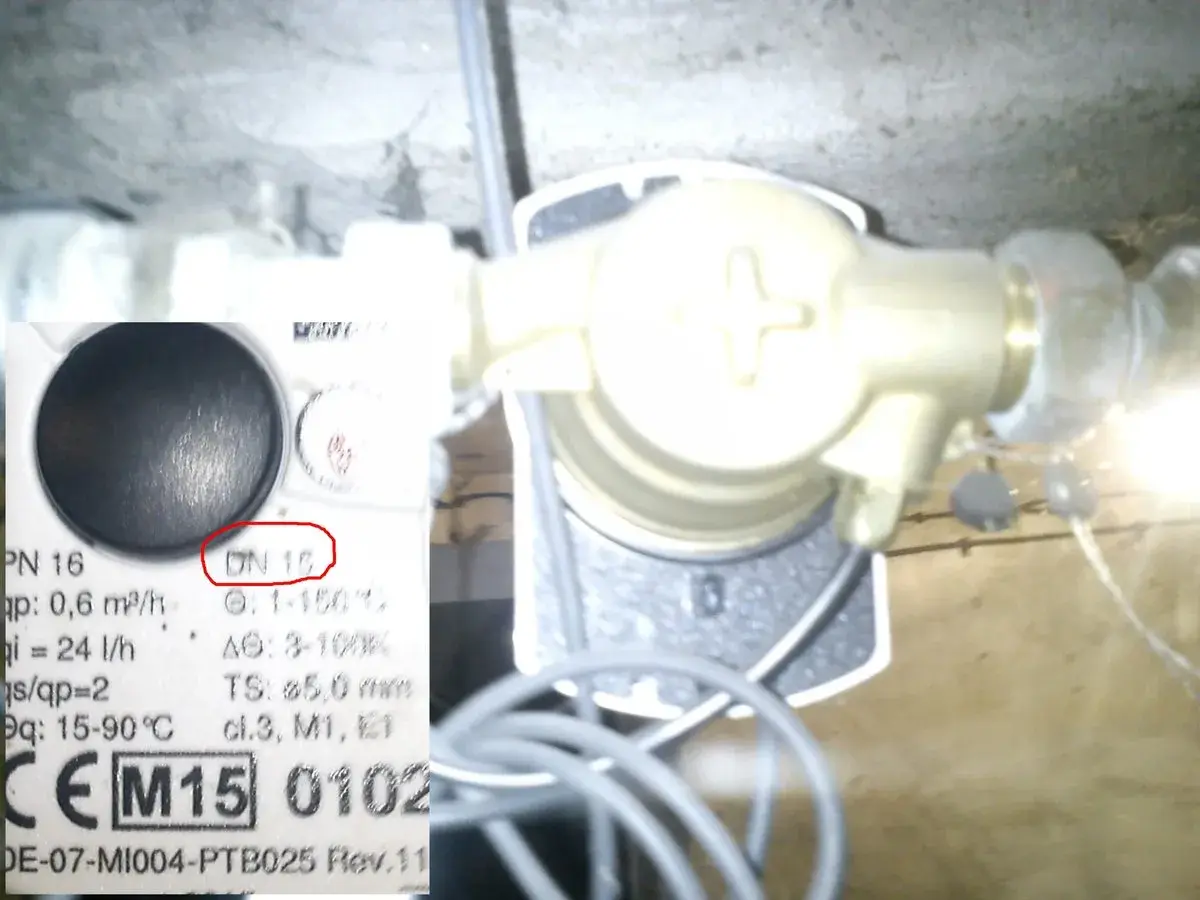

- Sprawdzam parametry urządzenia. Liczy się średnica, zakres przepływu, miejsce montażu na zasilaniu albo powrocie oraz to, czy licznik ma działać z odczytem przewodowym czy radiowym.
- Przygotowuję instalację. Zawory trzeba zamknąć, a układ odciążyć zgodnie z technologią prac. Jeśli w instalacji są zanieczyszczenia, warto ją przepłukać przed finalnym osadzeniem urządzenia.
- Ustawiam przetwornik przepływu. Strzałka na korpusie musi zgadzać się z rzeczywistym kierunkiem przepływu. To nie jest detal, tylko warunek poprawnego działania.
- Mocuję czujniki temperatury. W modelach rozdzielnych trzeba je umieścić dokładnie tam, gdzie przewidział producent. Czujnik zasilania i czujnik powrotu nie są zamienne.
- Zabezpieczam połączenia. Plomby, opaski i osłony mają znaczenie nie tylko formalne. Chronią też przed przypadkową ingerencją i późniejszym sporem o odczyt.
- Robię próbę szczelności i test odczytu. Dopiero po uruchomieniu sprawdzam, czy wskazania są stabilne, a urządzenie komunikuje się prawidłowo z systemem odczytowym.
W praktyce najwięcej problemów robi nie sam licznik, lecz pośpiech przy montażu. Jeden źle dobrany element albo odwrócony kierunek przepływu i cały układ nadaje się do poprawki. Dlatego po instalacji zawsze przechodzę do kontroli miejsca montażu, bo tam najłatwiej wychwycić błędy, zanim zaczną kosztować pieniądze.
Gdzie urządzenie powinno trafić w instalacji
Najwięcej błędów wynika nie z samego urządzenia, ale z miejsca montażu. Ciepłomierz powinien być dostępny do odczytu i serwisu, chroniony przed zalaniem, mrozem i wibracjami oraz zamontowany tam, gdzie nie tworzą się kieszenie powietrza. Jeśli model wymaga odcinków prostych, trzeba je zachować dokładnie tak, jak podaje instrukcja, bo skrócenie kilku średnic rury potrafi podważyć wynik całego pomiaru.
| Miejsce lub warunek | Dlaczego ma znaczenie |
|---|---|
| Łatwy dostęp do odczytu | Ułatwia serwis, kontrolę i wymianę baterii lub modułu komunikacji |
| Właściwa rura zasilająca albo powrotna | Nie każdy model może pracować w dowolnym punkcie instalacji |
| Z dala od pomp, kolan i zaworów | Stabilizuje przepływ i zmniejsza ryzyko przekłamań |
| Bez naprężeń na instalacji | Chroni korpus i czujniki przed uszkodzeniem mechanicznym |
| Bez ryzyka zalania i zamarznięcia | Warunki środowiskowe wpływają na trwałość i wiarygodność pomiaru |
W praktyce najbezpieczniej myśleć o ciepłomierzu jak o elemencie precyzyjnym, a nie zwykłym kawałku armatury. Im prostszy i spokojniejszy odcinek instalacji, tym mniejsze ryzyko błędów odczytu. To naturalnie prowadzi do kwestii formalnych, które w Polsce mają dziś naprawdę duże znaczenie.
Jakie wymagania formalne obowiązują w Polsce
Ciepłomierz nie jest dowolnym licznikiem z rynku budowlanego. W budynkach liczą się dokumenty, legalność wskazań i termin ważności kontroli metrologicznej. GUM podaje, że w użytkowaniu ciepłomierze mają okres ważności legalizacji wynoszący zwykle 5 lat, a nowe urządzenia są wprowadzane do obrotu na podstawie oceny zgodności. Dla właścicieli i zarządców ważna jest też inna data: URE przypomina, że do 1 stycznia 2027 r. budynki wielolokalowe mają mieć ciepłomierze i wodomierze z funkcją zdalnego odczytu.
| Co warto mieć | Po co |
|---|---|
| Dokument producenta i zgodność urządzenia z normami | Potwierdza, że licznik nadaje się do legalnego użytkowania |
| Protokół montażu i demontażu | Ułatwia rozliczenie, serwis i wyjaśnianie różnic w odczytach |
| Numer seryjny oraz stan początkowy | Tworzy punkt odniesienia do późniejszych odczytów |
| Informacja o terminie ważności kontroli metrologicznej | Pomaga pilnować momentu wymiany lub ponownej legalizacji |
| Oznaczenie komunikacji zdalnej | Ważne przy modernizacji budynków i odczytach bez wchodzenia do lokali |
Jeśli budynek ma wspólną instalację, administracja zwykle zbiera te dane centralnie. To drobiazg, ale bardzo pomaga, gdy po kilku miesiącach trzeba wyjaśnić, skąd wzięła się różnica w kosztach. Skoro formalności mamy już uporządkowane, przechodzę do pytania, które w praktyce pada niemal zawsze: ile to kosztuje.
Ile kosztuje montaż i co wpływa na cenę
W praktyce cena zależy od tego, czy wymieniamy sam licznik, czy trzeba przerobić odcinek instalacji, dołożyć moduł zdalnego odczytu i wykonać dodatkowe czynności serwisowe. Na rynku proste zlecenia zamykają się często w widełkach 150-350 zł za robociznę, ale przy bardziej złożonych pracach koszt potrafi wzrosnąć do 250-900 zł. Do tego dochodzi urządzenie i ewentualna legalizacja ponowna, która dla mniejszych ciepłomierzy bywa liczona od około 150-300 zł netto.
| Składnik kosztu | Typowy zakres | Co podnosi cenę |
|---|---|---|
| Robocizna bez przeróbek | 150-350 zł | Prosty dostęp, brak zmian w rurach, szybki demontaż i montaż |
| Robocizna z demontażem i plombowaniem | 250-900 zł | Trudniejszy dostęp, dodatkowy czas, protokół, test szczelności |
| Legalizacja ponowna | 150-300 zł netto dla małych modeli | Większy ciepłomierz, dodatkowe czynności kontrolne, części zamienne |
| Urządzenie z modułem zdalnego odczytu | zwykle kilka setek złotych więcej | Komunikacja radiowa, przewodowa lub integracja z systemem budynku |
W większym budynku całkowity wydatek rośnie zwykle nie przez sam licznik, ale przez osprzęt, dokumentację i czas serwisu. Kto ostatecznie płaci, zależy od regulaminu wspólnoty albo spółdzielni oraz od tego, czy chodzi o wymianę obowiązkową, czy o modernizację całego układu. A skoro koszty są już jasne, warto jeszcze zobaczyć, co najczęściej psuje efekt całej inwestycji.
Najczęstsze błędy, które psują pomiar
Najgorsze jest to, że część błędów nie daje od razu oczywistego sygnału. Licznik może działać, ale dane będą niewiarygodne, a korekta po fakcie bywa kosztowniejsza niż od razu poprawnie wykonana instalacja.
- Odwrócony kierunek przepływu. To jeden z najprostszych i najdroższych błędów. Licznik zamontowany odwrotnie potrafi pracować nieprawidłowo albo wcale.
- Pomieszanie zasilania i powrotu. W modelach z czujnikami rozdzielnymi zamiana punktów montażu zaburza pomiar różnicy temperatur.
- Brak wymaganych odcinków prostych. Kolano, pompa czy zawór tuż przed urządzeniem potrafią rozchwiać przepływ i obniżyć wiarygodność odczytu.
- Montaż w miejscu narażonym na powietrze lub osady. Kieszenie powietrzne i brud w instalacji to częsta przyczyna przekłamań oraz awarii czujników.
- Brak protokołu i plomb. Bez dokumentacji dużo trudniej później wykazać, że urządzenie było zamontowane prawidłowo i nie było naruszane.
- Zbyt szybki dobór bez sprawdzenia parametrów. Jeśli ktoś dobierze licznik „na oko”, a nie do średnicy i przepływu, wynik zwykle nie będzie stabilny.
W praktyce te błędy łączą się ze sobą. Zły dobór urządzenia często prowadzi do złego miejsca montażu, a ten z kolei do sporów przy rozliczeniach. Dlatego przed odbiorem zawsze sprawdzam jeszcze kilka punktów, które oszczędzają późniejszych poprawek.
Co sprawdzić przed odbiorem, żeby uniknąć poprawek
Jeśli mam zamknąć temat jednym prostym schematem, to brzmi on tak: najpierw zgodność z instalacją, potem dokumenty, na końcu cena. Taka kolejność zwykle daje najlepszy efekt i najmniej nerwów po uruchomieniu.
- Numer seryjny zgadza się z protokołem. To podstawowa rzecz, ale właśnie ona najczęściej ginie w pośpiechu.
- Strzałka kierunku przepływu jest zgodna z układem rur. Bez tego pomiar nie ma sensu.
- Czujniki temperatury są osadzone we właściwych punktach. Zasilanie i powrót muszą odpowiadać projektowi.
- Wskazania są czytelne, a komunikacja działa. Dotyczy to także systemów zdalnego odczytu.
- Plomby są założone i nie ma wycieków. To chroni instalację i upraszcza późniejsze rozliczenia.
- Stan początkowy został zapisany. Bez niego późniejsze porównanie odczytów robi się niepotrzebnie skomplikowane.
Dobry ciepłomierz nie wygrywa sam z siebie. Wygrywa dopiero wtedy, gdy jest dobrze dobrany, osadzony we właściwym miejscu i opisany tak, żeby zarządca, serwis i użytkownik rozumieli te same dane. Właśnie taka dyscyplina techniczna najbardziej pomaga w budynkach, gdzie rozliczenia muszą być przejrzyste i odporne na spory.
