Wymiana lub podłączenie domofonu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednim przewodnikiem staje się w pełni wykonalne. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, od rozpoznania typu instalacji, przez identyfikację przewodów, aż po prawidłowe podłączenie i rozwiązanie najczęstszych problemów. Moim celem jest dostarczenie Ci praktycznej wiedzy, która pozwoli Ci samodzielnie i bezpiecznie cieszyć się sprawnie działającym domofonem.
Samodzielne podłączenie domofonu w bloku praktyczny poradnik krok po kroku
- Rozpoznanie systemu domofonowego (cyfrowy vs. analogowy) jest kluczowe i często zależy od liczby żył w instalacji. Dwie żyły to niemal zawsze system cyfrowy, więcej analogowy.
- Identyfikacja funkcji przewodów, nawet przy niestandardowych kolorach, jest możliwa za pomocą multimetru lub metody "na słuch", co pozwala na prawidłowe podłączenie.
- Kluczowe kroki podłączenia unifonu cyfrowego obejmują prawidłowe podłączenie dwóch żył do zacisków L+ i L- oraz precyzyjne ustawienie zworek (jumperów) w celu zaprogramowania numeru mieszkania.
- Podłączenie unifonu analogowego (4, 5, 6-żyłowego) wymaga dokładnego przypisania każdej żyły do jej funkcji (masa, mikrofon, słuchawka, wywołanie, elektrozaczep) zgodnie ze schematem.
- Najczęstsze problemy po montażu, takie jak buczenie, brak dźwięku czy niedziałający elektrozaczep, mają swoje konkretne przyczyny i często proste rozwiązania, które omówię szczegółowo.
- Wskazówki, kiedy należy skorzystać z pomocy fachowca, są istotne, zwłaszcza gdy nie jesteś pewien typu instalacji lub problem jest złożony i może wpływać na działanie domofonów u sąsiadów.
Wymiana domofonu w bloku: Co musisz wiedzieć, zanim zaczniesz?
Zanim zabierzesz się za podłączanie nowego domofonu, warto poświęcić chwilę na zrozumienie podstaw. Prawidłowe rozpoznanie typu instalacji to absolutna podstawa, która uchroni Cię przed wieloma frustracjami i potencjalnymi problemami.

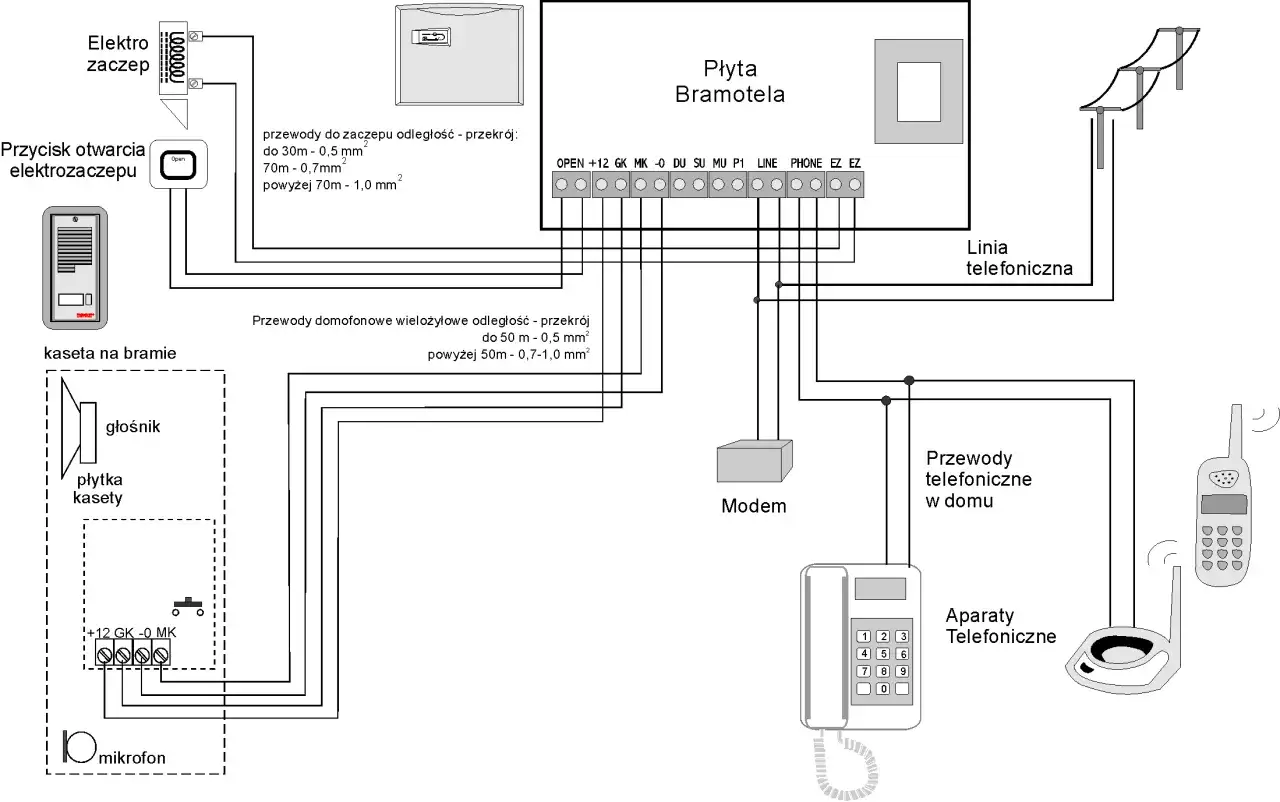

Cyfrowy czy analogowy? Jak rozpoznać system w Twoim mieszkaniu
W polskich blokach spotykamy głównie dwa typy instalacji domofonowych: analogowe i cyfrowe. Systemy analogowe dominują w starszym budownictwie i charakteryzują się większą liczbą przewodów zazwyczaj 4, 5 lub 6 żył. W nich każda żyła pełni oddzielną funkcję: masa, mikrofon, słuchawka, wywołanie, a w bardziej rozbudowanych wersjach także elektrozaczep. Z kolei systemy cyfrowe są domeną nowszego budownictwa lub bloków po modernizacjach. Zazwyczaj są to instalacje 2-żyłowe, gdzie cała komunikacja i zasilanie odbywa się na jednej parze przewodów. Unifony cyfrowe wymagają programowania adresu mieszkania za pomocą zworek (jumperów). W Polsce popularnymi producentami systemów cyfrowych są Cyfral, Laskomex, ACO, Elfon i Urmet.
Kiedy możesz zrobić to sam, a kiedy musisz wezwać fachowca?
Samodzielna wymiana unifonu jest jak najbardziej możliwa, pod warunkiem że dobierzesz nowy unifon kompatybilny z systemem działającym w całym bloku. To absolutnie kluczowe, ponieważ błędny dobór unifonu cyfrowego lub niewłaściwe jego podłączenie może zakłócić pracę domofonów u sąsiadów, a tego przecież nikt nie chce. Jeśli masz jakiekolwiek wątpliwości co do typu instalacji, zawsze zalecam kontakt z administracją budynku (spółdzielnią lub wspólnotą mieszkaniową) oni powinni mieć pełną dokumentację. Czasami lepiej jest zlecić to zadanie fachowcowi, zwłaszcza jeśli nie czujesz się pewnie. Orientacyjne koszty nowego unifonu wahają się od około 50 zł do ponad 200 zł, w zależności od modelu i funkcji, natomiast koszt montażu przez specjalistę to średnio 150-300 zł.Bezpieczeństwo przede wszystkim: Jak przygotować się do pracy z instalacją
Praca z instalacją elektryczną zawsze wymaga ostrożności. Przed rozpoczęciem jakichkolwiek prac, jeśli to możliwe, wyłącz zasilanie domofonu, np. poprzez wykręcenie odpowiedniego bezpiecznika w mieszkaniu, choć w przypadku domofonów często nie jest to konieczne, ponieważ napięcia są niskie i bezpieczne. Mimo to, zachowaj czujność. Będziesz potrzebować podstawowych narzędzi, takich jak zestaw śrubokrętów (płaskie i krzyżakowe), kombinerki, ściągacz izolacji, a także multimetr to narzędzie okaże się nieocenione przy identyfikacji przewodów.
Krok 1: Identyfikacja instalacji to klucz do sukcesu
Prawidłowa identyfikacja instalacji to pierwszy i najważniejszy krok. Bez tego ani rusz, a każda próba podłączenia "na ślepo" może skończyć się uszkodzeniem unifonu lub, co gorsza, całej instalacji w pionie.
Policz żyły: Najprostszy sposób na rozróżnienie systemu analogowego od cyfrowego
Najprostszym sposobem na wstępne rozróżnienie systemu jest policzenie żył wychodzących ze ściany. Jeśli widzisz tylko dwie żyły, to z niemal 100% pewnością masz do czynienia z systemem cyfrowym. W przypadku, gdy ze ściany wychodzi więcej żył (4, 5 lub 6), jest to system analogowy. Dodatkowo, unifony cyfrowe zawsze posiadają na płytce drukowanej specjalne piny do ustawiania zworek (jumperów), służących do programowania numeru mieszkania to kolejna wskazówka.
Oznaczenia na starym unifonie: Gdzie szukać podpowiedzi?
Zanim odłączysz stary unifon, zrób mu zdjęcie! To złota zasada. Na płytce drukowanej starego unifonu często znajdziesz oznaczenia przy zaciskach, do których podłączone są przewody. Mogą to być skróty takie jak: L+, L- (linia cyfrowa), RING/CALL (wywołanie), MIC (mikrofon), SPK (słuchawka), GND (masa), ZV/LOCK (elektrozaczep). Te oznaczenia są niezwykle cenne, ponieważ pomagają zidentyfikować funkcje poszczególnych żył, nawet jeśli kolory są niestandardowe.

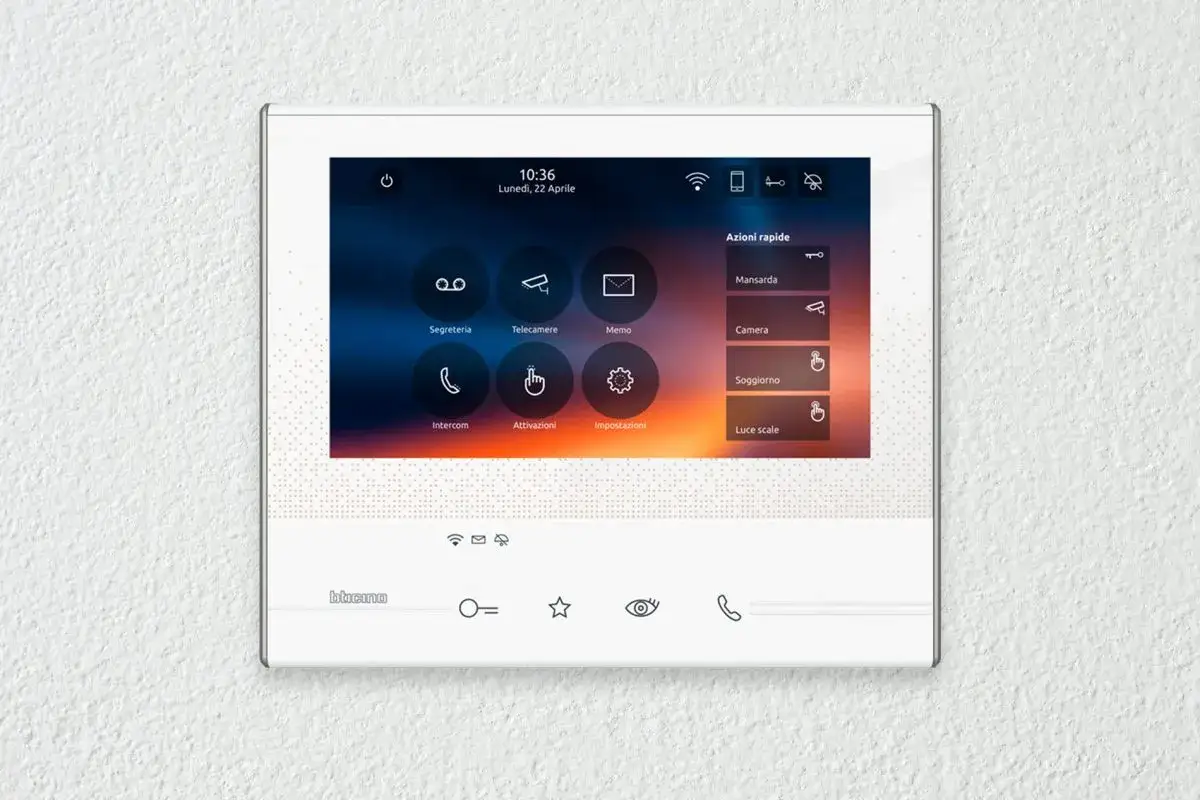

Jak dobrać nowy unifon, aby był kompatybilny z instalacją w bloku?
Jak już wspomniałam, nowy unifon musi być kompatybilny z systemem centralnym. Oznacza to, że do instalacji cyfrowej musisz kupić unifon cyfrowy, a do analogowej analogowy. Na rynku dostępne są również unifony "uniwersalne", które często oferują możliwość pracy w obu typach systemów, ale ich konfiguracja bywa bardziej skomplikowana i wymaga dokładnego zapoznania się z instrukcją. Najbezpieczniej jest sprawdzić informację u administracji budynku, która powinna wiedzieć, jaki system jest zainstalowany. Możesz też poszukać nazwy producenta i modelu starego unifonu, a następnie sprawdzić na stronie producenta, jaki typ unifonu będzie pasował.
Krok 2: Odszyfruj kable co oznaczają kolory i co robić, gdy nic nie znaczą?
To jest ten moment, w którym wielu domowych majsterkowiczów napotyka największe trudności. Kolory przewodów w starych instalacjach domofonowych często bywają bardzo mylące i rzadko kiedy odpowiadają jakimkolwiek standardom. Nie martw się, są na to sprawdzone metody!Typowy schemat kolorów w instalacjach 4, 5 i 6-żyłowych
Chociaż, jak wspomniałam, kolory w starych instalacjach bywają "kreatywne", istnieją pewne typowe przypisania, które mogą posłużyć jako punkt wyjścia. Pamiętaj jednak, że to tylko wskazówka, a nie żelazna reguła!
- Masa (-): czarny/brązowy
- Słuchawka (RX): biały/niebieski
- Mikrofon (TX): zielony
- Wywołanie (RING/CALL): żółty
- Elektrozaczep (ZAMEK): niebieski lub żółty (często dwie oddzielne żyły)
- Zasilanie (+): czerwony
Gdy kolory zawodzą: Jak zidentyfikować żyły za pomocą multimetru?
Multimetr to Twój najlepszy przyjaciel w tej sytuacji. Dzięki niemu możesz precyzyjnie zidentyfikować funkcje poszczególnych żył. Oto jak to zrobić krok po kroku:
- Znalezienie żyły masy (GND/-): Ustaw multimetr na pomiar napięcia stałego (DCV). Przyłóż jedną sondę do jednej z żył, a drugą do kolejnych. Żyła masy to ta, względem której na pozostałych żyłach (np. zasilającej) pojawi się stałe napięcie (np. 6V, 9V, 12V). Masa będzie miała potencjał 0V względem pozostałych.
- Znalezienie żyły zasilającej (+): Podobnie jak w przypadku masy, żyła zasilająca będzie miała stałe, dodatnie napięcie względem masy. Jeśli masz już zidentyfikowaną masę, łatwo znajdziesz zasilanie.
- Znalezienie żyły wywołania (RING/CALL): Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Ustaw multimetr na pomiar napięcia zmiennego (ACV). Przykładaj sondy do różnych par żył. Na żyłach wywołania w momencie dzwonienia pojawi się krótkotrwałe napięcie zmienne (często impulsowe).
- Znalezienie żył mikrofonu (TX) i słuchawki (RX): To bywa najtrudniejsze. Możesz spróbować zmierzyć rezystancję między żyłami (powinna być różna dla mikrofonu i słuchawki) lub napięcie podczas rozmowy (jedna żyła będzie miała sygnał z mikrofonu, druga ze słuchawki). Często jednak w tym przypadku trzeba posłużyć się metodą prób i błędów, podłączając je do odpowiednich zacisków w nowym unifonie i sprawdzając, czy słychać rozmówcę i czy on słyszy Ciebie.
Metoda "na słuch" alternatywny sposób na znalezienie żyły masy, mikrofonu i słuchawki
Jeśli nie masz multimetru pod ręką, możesz spróbować metody "na słuch", choć wymaga ona większej ostrożności i wyczucia. Delikatne dotknięcie końcówki odizolowanej żyły do języka może wskazać żyłę zasilającą poczujesz lekkie mrowienie. Nie jest to metoda zalecana, ale w awaryjnych sytuacjach bywa stosowana. Aby zidentyfikować masę, mikrofon i słuchawkę, możesz podłączyć stary unifon (jeśli działał). Następnie, odłączając po kolei żyły i dotykając ich do odpowiednich zacisków w starym unifonie, nasłuchuj. Żyła podłączona do zacisku słuchawki, po dotknięciu do masy, może wydać szum lub cichy sygnał. Podobnie z mikrofonem po dotknięciu do masy i mówieniu do panelu zewnętrznego, ktoś na dole powinien Cię usłyszeć. To metoda wymagająca cierpliwości i często pomocy drugiej osoby.

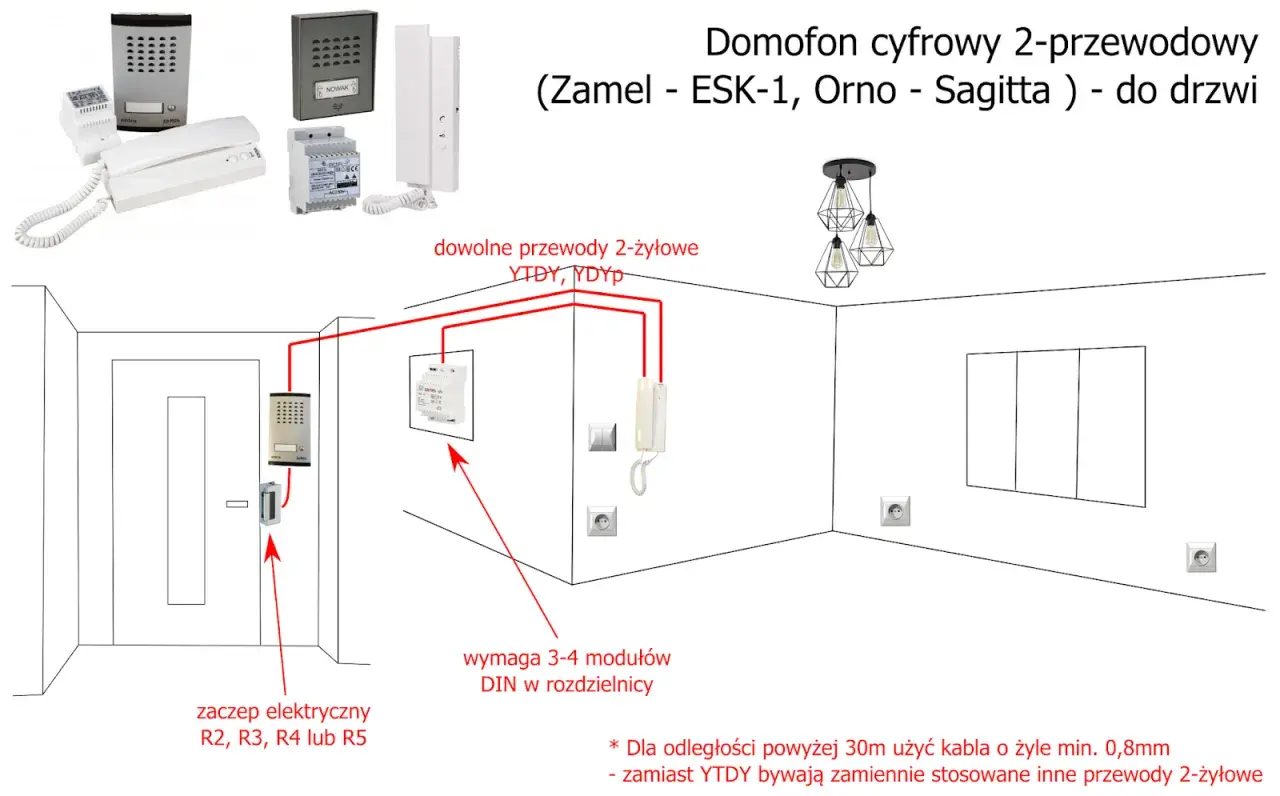

Krok 3: Podłączenie unifonu cyfrowego (instalacja 2-żyłowa)
Podłączenie unifonu cyfrowego, choć na pierwszy rzut oka proste ze względu na małą liczbę przewodów, wymaga precyzji, zwłaszcza w kwestii konfiguracji.
Prawidłowe podłączenie przewodów do zacisków L+ i L-
W systemach 2-żyłowych masz tylko dwie żyły do podłączenia. Zazwyczaj podłącza się je do zacisków oznaczonych jako L+ i L- (lub podobnie, np. DATA+, DATA-). Kluczowe jest zachowanie prawidłowej polaryzacji, jeśli unifon lub instalacja tego wymaga. W niektórych systemach cyfrowych polaryzacja jest dowolna, ale w innych, błędne podłączenie może skutkować brakiem działania. Jeśli domofon nie działa po podłączeniu, spróbuj zamienić żyły miejscami.
Ustawianie numeru mieszkania: Wszystko o zworkach (jumperach)
To jest najważniejszy element konfiguracji unifonu cyfrowego. Na płytce drukowanej unifonu znajdziesz szereg pinów i małych plastikowych zworek (jumperów). Służą one do ustawienia adresu (numeru) Twojego mieszkania w systemie domofonowym. Konfiguracja jest zazwyczaj binarna, co oznacza, że każda zworka odpowiada za inną wartość liczbową (np. 1, 2, 4, 8, 16...). Aby ustawić numer mieszkania, musisz zsumować wartości zworek, które zostaną założone. Zawsze sprawdź instrukcję producenta unifonu, ponieważ schematy ustawień różnią się między modelami. Błędne ustawienie zworek to jedna z najczęstszych przyczyn niedziałania domofonu cyfrowego.
Co zrobić, jeśli unifon po podłączeniu nie dzwoni?
Jeśli podłączyłeś unifon cyfrowy, a ten nie dzwoni, najczęstszą przyczyną jest błędne ustawienie zworek (numeru mieszkania). Upewnij się, że numer jest zgodny z tym, który został przypisany Twojemu mieszkaniu w systemie. Inną przyczyną może być brak kompatybilności unifonu z systemem centralnym upewnij się, że kupiłeś unifon przeznaczony do Twojego typu instalacji (np. Cyfral do Cyfrala).
Krok 4: Montaż unifonu analogowego (instalacje 4, 5, 6-żyłowe)
Unifony analogowe, choć mają więcej przewodów, są często prostsze w konfiguracji, ponieważ nie wymagają programowania numeru mieszkania.
Schemat podłączenia domofonu 4-żyłowego: masa, mikrofon, słuchawka, wywołanie
W systemie 4-żyłowym będziesz miał do czynienia z czterema głównymi funkcjami:
- Masa (GND): Przewód odniesienia dla pozostałych sygnałów.
- Mikrofon (MIC/TX): Przewód przesyłający Twój głos do panelu zewnętrznego.
- Słuchawka (SPK/RX): Przewód przesyłający głos z panelu zewnętrznego do Ciebie.
- Wywołanie (RING/CALL): Przewód, na którym pojawia się sygnał dzwonienia, gdy ktoś dzwoni do Twojego mieszkania.
Otwieranie zamka w tych systemach często realizowane jest przez zwarcie linii mikrofonu lub słuchawki z masą za pomocą przycisku w unifonie. Upewnij się, że podłączasz zidentyfikowane żyły do odpowiednich zacisków w nowym unifonie, kierując się oznaczeniami na płytce.

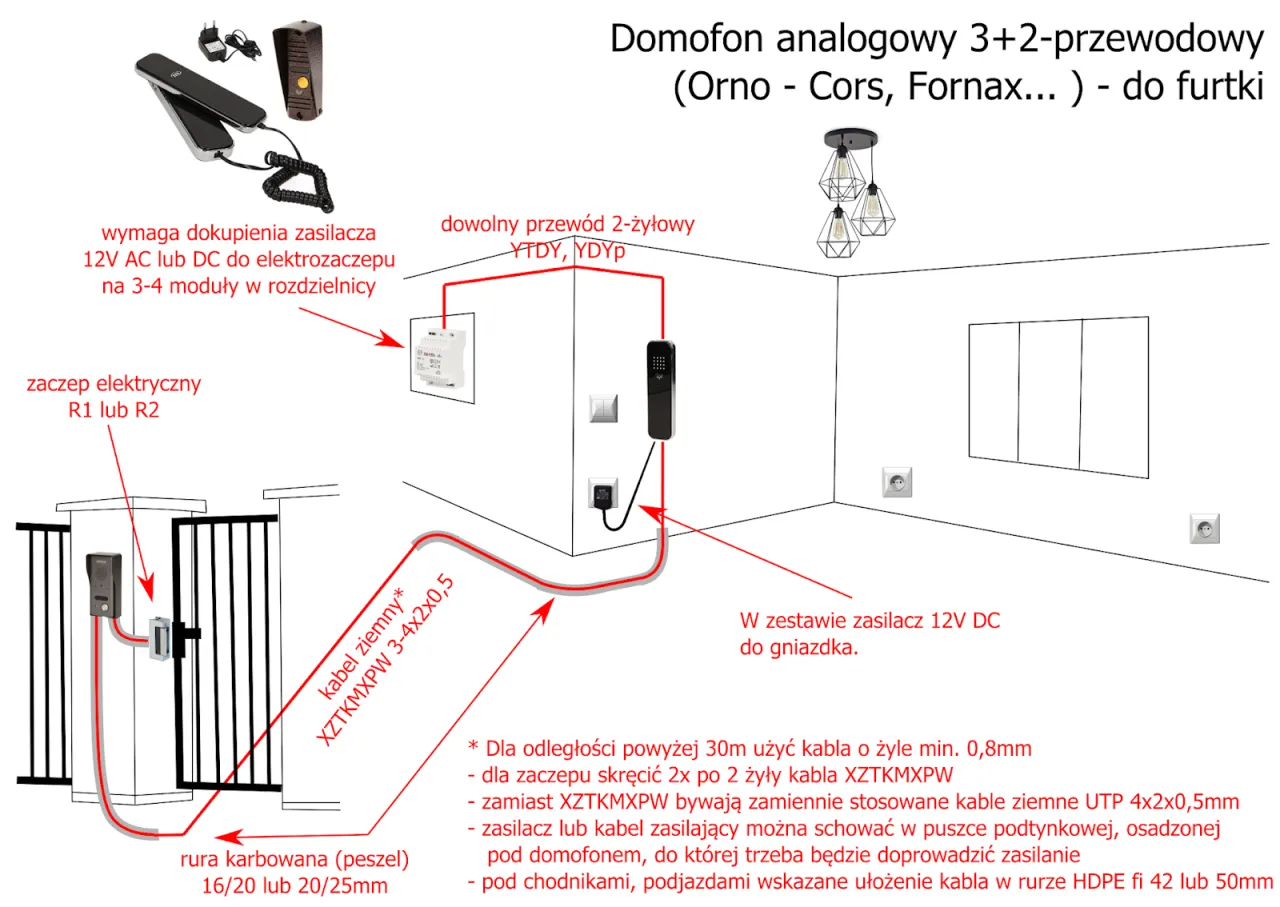

Instalacja 5/6-żyłowa: Jak prawidłowo podłączyć sterowanie elektrozaczepem?
W systemach 5- lub 6-żyłowych obwód elektrozaczepu jest zazwyczaj całkowicie oddzielony od obwodów audio i wywołania. Oznacza to, że do otwierania drzwi wykorzystywane są dwie dodatkowe, osobne żyły. Zidentyfikuj te żyły (często oznaczone jako ZAMEK, LOCK, ZV) i podłącz je do odpowiednich zacisków w unifonie. Pamiętaj, że w tym przypadku polaryzacja zazwyczaj nie ma znaczenia, ponieważ przycisk po prostu zwiera obwód elektrozaczepu.
Konfiguracja mostków (zworek) w unifonach analogowych do czego służą?
Chociaż unifony analogowe nie wymagają programowania numeru mieszkania, niektóre modele mogą posiadać mostki (zworki) do innych celów konfiguracyjnych. Mogą one służyć do regulacji głośności dzwonka, wyboru typu wywołania (np. generator elektroniczny vs. tradycyjny brzęczyk) lub do dopasowania impedancji linii. Zawsze warto zajrzeć do instrukcji obsługi nowego unifonu, aby sprawdzić, czy takie opcje są dostępne i jak je prawidłowo ustawić.
Coś poszło nie tak? Najczęstsze problemy i proste rozwiązania
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Oto najczęstsze problemy po podłączeniu domofonu i sprawdzone sposoby na ich rozwiązanie.
Dlaczego nowy domofon buczy lub piszczy i jak to naprawić?
Buczenie lub piszczenie po podłączeniu domofonu to dość częsty problem. Oto najczęstsze przyczyny i rozwiązania:
- Zły dobór unifonu do systemu: Upewnij się, że Twój unifon jest kompatybilny z systemem centralnym (cyfrowy do cyfrowego, analogowy do analogowego).
- Błędne podłączenie żył mikrofonu i słuchawki: Zamienione miejscami żyły TX i RX mogą powodować sprzężenie zwrotne i buczenie. Sprawdź dokładnie schemat i podłącz je prawidłowo.
- Zbyt bliskie położenie przewodów sygnałowych i zasilających: Czasami przewody sygnałowe (mikrofon, słuchawka) są zbyt blisko przewodów zasilających lub innych źródeł zakłóceń. Spróbuj je odseparować, jeśli to możliwe, lub ułożyć w inny sposób.
- Uszkodzony unifon: W rzadkich przypadkach problemem może być fabryczna wada unifonu. Jeśli wykluczyłeś wszystkie inne opcje, rozważ wymianę urządzenia.
Brak dźwięku w jedną lub obie strony gdzie szukać przyczyny?
Jeśli nie słyszysz rozmówcy lub rozmówca nie słyszy Ciebie, najprawdopodobniej problem leży w żyłach mikrofonu (TX) i słuchawki (RX). Sprawdź, czy nie zostały one zamienione miejscami lub czy są prawidłowo podłączone do odpowiednich zacisków w unifonie. Czasami problemem może być również słaby styk na złączach upewnij się, że przewody są dobrze dokręcone i nie ma luzów.
Przycisk otwierania drzwi nie działa sprawdzony sposób na diagnostykę
Niedziałający przycisk otwierania drzwi (elektrozaczepu) to frustrująca usterka. Najczęstszą przyczyną jest nieprawidłowe podłączenie żył odpowiedzialnych za elektrozaczep. W systemach 5- lub 6-żyłowych upewnij się, że dwie żyły elektrozaczepu są prawidłowo podłączone do zacisków ZAMEK/LOCK. W systemach 4-żyłowych problemem może być błędna konfiguracja unifonu, który powinien zwierać odpowiednie linie (np. mikrofon z masą) po naciśnięciu przycisku. Sprawdź schemat podłączenia i ewentualne zworki/mostki konfiguracyjne w instrukcji unifonu, które mogą odpowiadać za tę funkcję.
Kiedy warto zlecić podłączenie domofonu specjaliście?
Przeczytaj również: Jaki piecyk gazowy do mieszkania w bloku? Bezpieczny wybór i montaż
Gdy nie jesteś pewien typu instalacji: Skontaktuj się z administracją
Zawsze powtarzam, że lepiej zapobiegać niż leczyć. Jeśli po próbie identyfikacji systemu i żył nadal masz poważne wątpliwości, albo jeśli napotkasz problem, który wydaje się złożony i może dotyczyć całej instalacji w pionie, nie wahaj się. Skontaktuj się z administracją budynku (spółdzielnią lub wspólnotą mieszkaniową) lub wezwij fachowca. Pamiętaj, że za instalację w częściach wspólnych (piony, centrala domofonowa) odpowiada zarządca nieruchomości, więc to on powinien zadbać o jej prawidłowe funkcjonowanie. Czasem oszczędność kilkudziesięciu złotych na fachowcu może skończyć się większymi kosztami i niepotrzebnym stresem.
