Przy budowie domu albo prowadzeniu robót na działce decydujący bywa nie sam pomysł, lecz to, czy inwestycja została poprawnie pokazana na mapie i opisana w dokumentacji. W tym tekście wyjaśniam, kiedy taki rysunek jest potrzebny, co powinien zawierać, na jakiej mapie się go sporządza i gdzie najczęściej pojawiają się błędy. Skupiam się na praktyce, bo właśnie ona najczęściej rozstrzyga, czy projekt przechodzi bez uwag, czy wraca do poprawy.
Najważniejsze informacje o rysunku usytuowania inwestycji
- W budowie domu i większych obiektów chodzi zwykle o część rysunkową projektu zagospodarowania działki lub terenu.
- Przy niektórych przyłączach oraz stacji ładowania obowiązuje odrębny, uproszczony rysunek sporządzany na aktualnej mapie zasadniczej albo jednostkowej.
- Dokument musi pokazywać granice działki, obrysy obiektów, dojazdy, dojścia, uzbrojenie terenu, zieleń oraz odległości od granic i innych elementów.
- Podkład mapowy powinien być aktualny, a w wersji elektronicznej może mieć postać wektorową lub rastrową.
- Najczęstsze błędy to nieaktualna mapa, brak czytelnych odległości, rozjazd między opisem a rysunkiem i pominięcie ograniczeń wynikających z planu miejscowego albo decyzji WZ.
- Dobrze przygotowana dokumentacja skraca procedurę i zmniejsza ryzyko wezwań do uzupełnienia.

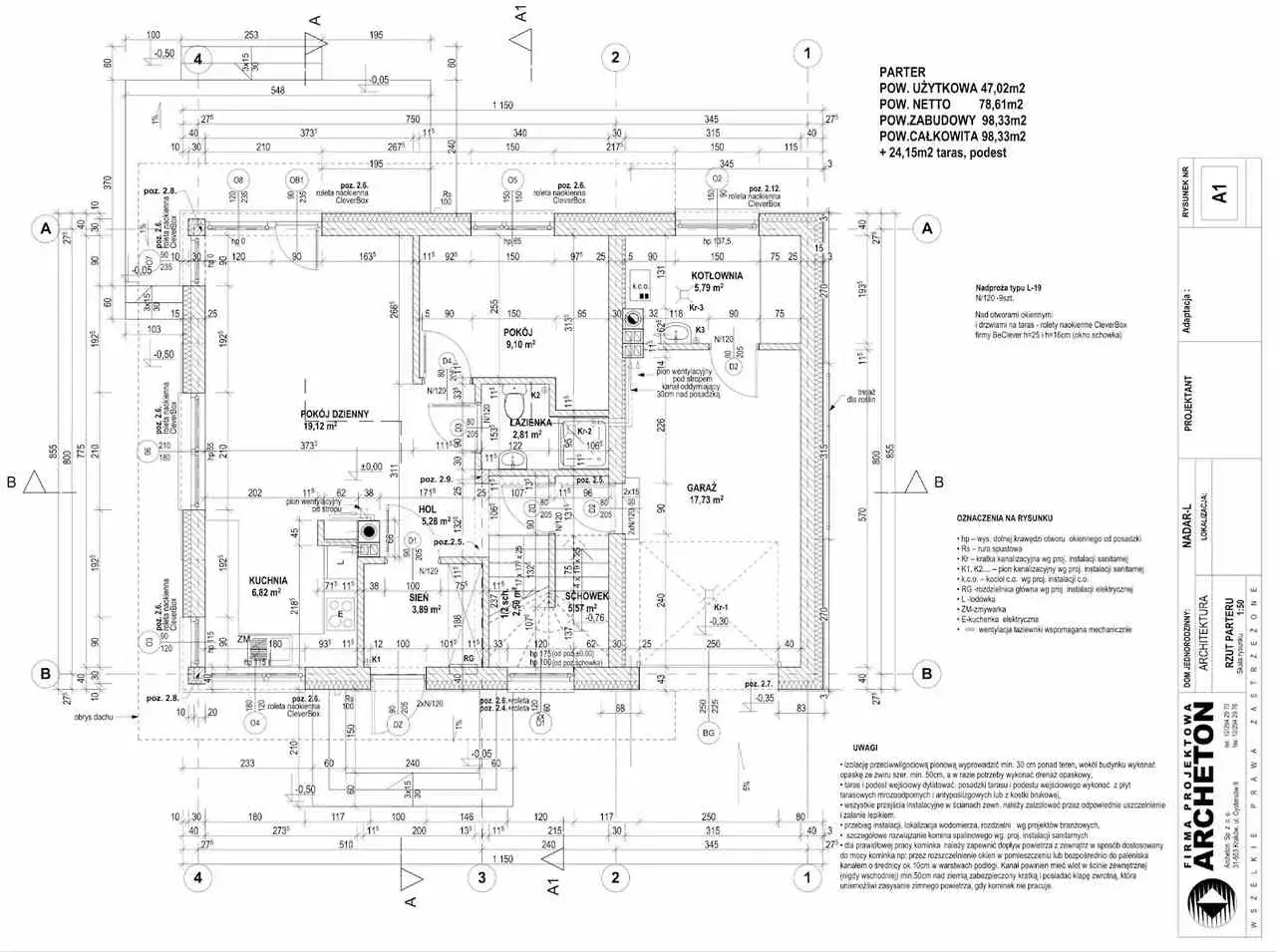

Co naprawdę oznacza plan sytuacyjny w budownictwie
W praktyce pod tą nazwą funkcjonują dwa różne dokumenty i właśnie tu najczęściej zaczyna się zamieszanie. Przy budowie domu chodzi zwykle o rysunek będący częścią projektu zagospodarowania działki lub terenu, a przy przyłączach i stacji ładowania o osobny materiał sporządzany na aktualnej mapie zasadniczej albo jednostkowej. Ja zawsze rozdzielam te dwa przypadki od razu, bo od tego zależy dalsza procedura, zakres danych i to, kto ma przygotować materiał.
Jak wyjaśnia GUNB, projekt budowlany składa się z trzech części, a jedna z nich odpowiada właśnie za pokazanie, jak inwestycja ma zostać wpięta w działkę i otoczenie. To nie jest ozdobny szkic, tylko narzędzie, które ma odpowiedzieć na bardzo konkretne pytanie: czy obiekt da się bezpiecznie i zgodnie z przepisami usytuować na tym terenie.
| Sytuacja | Jak to rozumieć | Co jest podstawą |
|---|---|---|
| Budowa domu, rozbudowa, obiekt usługowy | Część rysunkowa projektu zagospodarowania działki lub terenu | Mapa do celów projektowych i projekt budowlany |
| Przyłącza i stacja ładowania | Uproszczony rysunek wymagany przez przepisy szczególne | Kopia aktualnej mapy zasadniczej albo mapy jednostkowej |
To rozróżnienie ma znaczenie także dla kupującego działkę. Jeśli teren ma ograniczony dojazd, trudne uzbrojenie albo nietypowe warunki zabudowy, już sam sposób pokazania inwestycji na mapie potrafi zdradzić więcej niż opis marketingowy sprzedającego. Dalej liczy się już nie nazwa, lecz zawartość, bo to ona decyduje o akceptacji projektu.
Co musi się na nim znaleźć, żeby dokument przeszedł bez poprawek
Tu nie ma miejsca na ogólniki. Rysunek ma pokazać nie tylko sam budynek, ale też to, jak działa cała działka: gdzie wjeżdża samochód, którędy idzie dojście, gdzie biegną media, co trzeba rozebrać i jakie elementy terenu trzeba zachować. Właśnie brak tych szczegółów najczęściej kończy się wezwaniem do uzupełnienia.
| Element | Po co jest |
|---|---|
| Orientacja względem stron świata | Ułatwia ocenę położenia działki i powiązania z otoczeniem. |
| Granice działki lub terenu | Pokazuje, gdzie kończy się obszar inwestycji i jakie są odległości od granic. |
| Obrys i usytuowanie obiektów | Wskazuje, gdzie stoi lub ma stanąć budynek, obiekt towarzyszący i urządzenia budowlane. |
| Wejścia, wjazdy, liczba kondygnacji i rzędne | Pozwala ocenić funkcjonalność i zgodność z przepisami oraz warunkami zabudowy. |
| Układ komunikacji wewnętrznej | Pokazuje dojazdy, dojścia, parkingi, place i, jeśli trzeba, drogi pożarowe. |
| Uzbrojenie terenu | Ujawnia przebieg przyłączy, sieci, punktów pomiarowych i sposób odprowadzenia wód opadowych. |
| Zieleń i ukształtowanie terenu | Pomaga ocenić zakres robót ziemnych oraz wpływ inwestycji na działkę. |
| Strefy ochronne i ograniczenia | Pokazuje kolizje z konserwatorem, terenem górniczym, przepisami ppoż. lub innymi zakazami. |
Jeżeli układ sieci robi się nieczytelny, sensownie jest rozbić go na dodatkowe rysunki, ale zachować rysunek zbiorczy koordynacyjny uzbrojenia. To jeden z tych momentów, w których dobra czytelność działa lepiej niż próba upchnięcia wszystkiego na jednej planszy. I właśnie od tej czytelności przechodzę do pytania o podkład geodezyjny.
Na jakiej mapie i przez kogo to się robi
Tu nie ma miejsca na przypadkowy wydruk z internetu. Jak przypomina Budowlane ABC, inwestor zapewnia wykonanie mapy do celów projektowych przez osobę z odpowiednimi uprawnieniami geodezyjnymi, a dla przyłączy i stacji ładowania podstawą bywa kopia aktualnej mapy zasadniczej albo jednostkowej przyjętej do państwowego zasobu geodezyjnego i kartograficznego. To ważne, bo bez aktualnego podkładu nawet dobrze zaprojektowany obiekt może wyglądać na papierze na błędnie usytuowany.
| Rodzaj podkładu | Zastosowanie | Najważniejsze wymagania |
|---|---|---|
| Mapa do celów projektowych | Najczęściej przy projekcie zagospodarowania działki lub terenu | Powinna być aktualna, sporządzona przez uprawnionego geodetę; dla działki budowlanej skala nie mniejsza niż 1:500 |
| Kopia aktualnej mapy zasadniczej lub jednostkowej | Przy uproszczonym rysunku dla wybranych przyłączy i stacji ładowania | Musi pozwalać czytelnie wskazać lokalizację i przebieg elementów inwestycji |
W praktyce skala mapy do celów projektowych zależy od rodzaju i wielkości zamierzenia: dla działki budowlanej nie może być mniejsza niż 1:500, dla zespołu obiektów i terenów przemysłowych 1:1000, a dla terenów rozległych i obiektów liniowych 1:2000. W wersji elektronicznej mapa może mieć postać wektorową albo rastrową, co dziś bardzo ułatwia pracę projektową. Gdy baza jest już poprawna, najłatwiej wyłapać błędy, które zwykle pojawiają się dopiero na etapie urzędowej weryfikacji.
Najczęstsze błędy, które zatrzymują sprawę
W praktyce najwięcej czasu tracą nie ci, którzy mają zły pomysł, tylko ci, którym dokumentacja nie trzyma się mapy. Najczęściej widzę te same potknięcia, a większość z nich da się wyeliminować jeszcze przed złożeniem projektu.
- Nieaktualny podkład mapowy - jeśli na mapie nie widać nowych ogrodzeń, budynków lub sieci, urząd może poprosić o poprawki, a czasem o nowy materiał geodezyjny.
- Rozbieżność między opisem a rysunkiem - gdy w opisie jest jeden układ obiektów, a na planszy drugi, dokument wygląda na niespójny.
- Brak czytelnych odległości - bez wskazania dystansów od granic i między obiektami trudno ocenić zgodność z przepisami.
- Pominięcie dostępu do drogi publicznej - to błąd, który szczególnie boli przy domach jednorodzinnych i inwestycjach na działkach „w głębi”.
- Ignorowanie ograniczeń lokalnych - miejscowy plan, decyzja WZ, ochrona konserwatorska albo teren górniczy potrafią zmienić cały układ inwestycji.
- Zbyt ciasny rysunek - jeśli wszystko jest na jednym arkuszu i nic nie daje się odczytać, dokument formalnie istnieje, ale praktycznie nie pomaga.
- Brak pokazania etapowania - przy inwestycjach dzielonych na etapy trzeba jasno wskazać kolejność realizacji, żeby każdy etap dało się użytkować zgodnie z przeznaczeniem.
Efekt jest zwykle ten sam: wezwanie do uzupełnienia, niepotrzebny zwrot do projektanta i utrata kilku dni albo tygodni. Dlatego lepiej potraktować ten etap jak kontrolę jakości, a nie formalność.
Jak przygotować dokument bez nerwów i nadmiarowych kosztów
W tym miejscu zwykle doradzam prostą kolejność działania. Nie wszystko trzeba robić samodzielnie, ale inwestor powinien wiedzieć, co sprawdzić zanim projekt trafi do urzędu albo na budowę.
- Zacznij od sprawdzenia MPZP albo decyzji WZ, a jeśli trzeba, także ograniczeń konserwatorskich, górniczych i przeciwpożarowych.
- Zamów właściwy podkład geodezyjny albo ustal, że w twoim przypadku wystarczy kopia aktualnej mapy zasadniczej lub jednostkowej.
- Uzgodnij z projektantem zakres inwestycji, żeby od początku było jasne, czy chodzi o cały obiekt, czy o etapowane zamierzenie.
- Zweryfikuj dojazd, dojście, miejsca postojowe, sieci i odprowadzenie wód opadowych, zanim zaczniesz dopracowywać detale architektoniczne.
- Poproś o końcową kontrolę spójności opisu z rysunkiem, najlepiej przez osobę, która nie pisała dokumentacji od początku.
Ja zawsze proszę o ostatnie spojrzenie kogoś z zewnątrz, bo świeże oko szybciej wyłapuje błędny podpis, brak rzędnej, pomylone odległości albo źle zaznaczony wjazd. W dobrze ułożonym procesie te poprawki są tanie i szybkie, a nie ciągną się przez kolejne tygodnie. Na końcu zostaje już tylko szybka lista kontrolna przed złożeniem dokumentów.
Ostatnia kontrola przed złożeniem projektu
Jeśli chcę zamknąć ten temat praktycznie, sprawdzam zawsze pięć rzeczy: czy podkład jest aktualny, czy opis i rysunek mówią o tym samym układzie, czy odległości są czytelne, czy uwzględniono ograniczenia lokalne i czy dokument podpisała właściwa osoba. To wystarcza, żeby wychwycić większość problemów jeszcze przed kontaktem z urzędem.
- czy granice działki i obrys obiektów są oznaczone bez wątpliwości,
- czy dojazd, dojścia i komunikacja wewnętrzna są pokazane w logiczny sposób,
- czy sieci, przyłącza i urządzenia budowlane nie kolidują z zabudową ani z granicami,
- czy zaznaczono zieleń, elementy do rozbiórki i ewentualne strefy ochronne,
- czy w razie etapowania inwestycji widać kolejność realizacji i sens użytkowy każdego etapu.
W dobrze przygotowanej dokumentacji ten rysunek nie jest ozdobą, tylko dowodem, że inwestycję da się bezpiecznie i zgodnie z przepisami wpiąć w konkretną działkę. Im wcześniej projektant, geodeta i inwestor domkną te szczegóły, tym mniej ryzyka poprawek i przesunięć na starcie budowy.
