Wymiana lub podłączenie unifonu (słuchawki domofonowej) w mieszkaniu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednimi wskazówkami jest to coś, co z powodzeniem możesz zrobić samodzielnie. Ten praktyczny przewodnik krok po kroku został stworzony, aby pomóc Ci zaoszczędzić czas i pieniądze, dostarczając szczegółowych instrukcji, które pozwolą Ci rozwiązać ten techniczny problem bez konieczności wzywania fachowca.
Wymiana unifonu dwuprzewodowego: kompletny poradnik, jak podłączyć i skonfigurować domofon w bloku
- Przed zakupem unifonu zawsze sprawdź, czy Twoja instalacja domofonowa jest cyfrowa, czy analogowa.
- Wybierz unifon kompatybilny z centralą w Twoim budynku, najlepiej tej samej marki co stary aparat.
- W systemach cyfrowych kluczowe jest prawidłowe podłączenie polaryzacji przewodów (+ i -) oraz ustawienie zworek adresowych (numeru mieszkania).
- Do identyfikacji przewodów i sprawdzenia napięcia przyda się multimetr.
- W razie problemów po instalacji (brak dzwonka, brak audio) w pierwszej kolejności sprawdź polaryzację i ustawienie zworek.
- Jeśli masz wątpliwości lub problemy z instalacją, skontaktuj się z administracją budynku.
Przygotowanie do wymiany unifonu: co musisz wiedzieć
Instalacja cyfrowa czy analogowa? Prosty sposób, by to rozpoznać
Zanim przystąpisz do wymiany unifonu, kluczowe jest zrozumienie, jaki typ instalacji domofonowej posiadasz w swoim bloku. W Polsce, w budownictwie wielorodzinnym, dominują dwa rodzaje dwuprzewodowych systemów: cyfrowe i analogowe. Systemy cyfrowe, które są znacznie częściej spotykane w nowszych budynkach, wymagają nie tylko prawidłowego podłączenia polaryzacji przewodów (często oznaczonych jako L+ i L- lub po prostu + i -), ale także, co niezwykle ważne, zaprogramowania adresu Twojego mieszkania za pomocą specjalnych zworek (jumperów) na płytce elektroniki unifonu. Z kolei systemy analogowe są zazwyczaj prostsze w podłączeniu, często bez ścisłej polaryzacji, a przewody odpowiadają za masę i linię sygnałową. W mojej praktyce rzadziej spotykam je w nowszych inwestycjach.

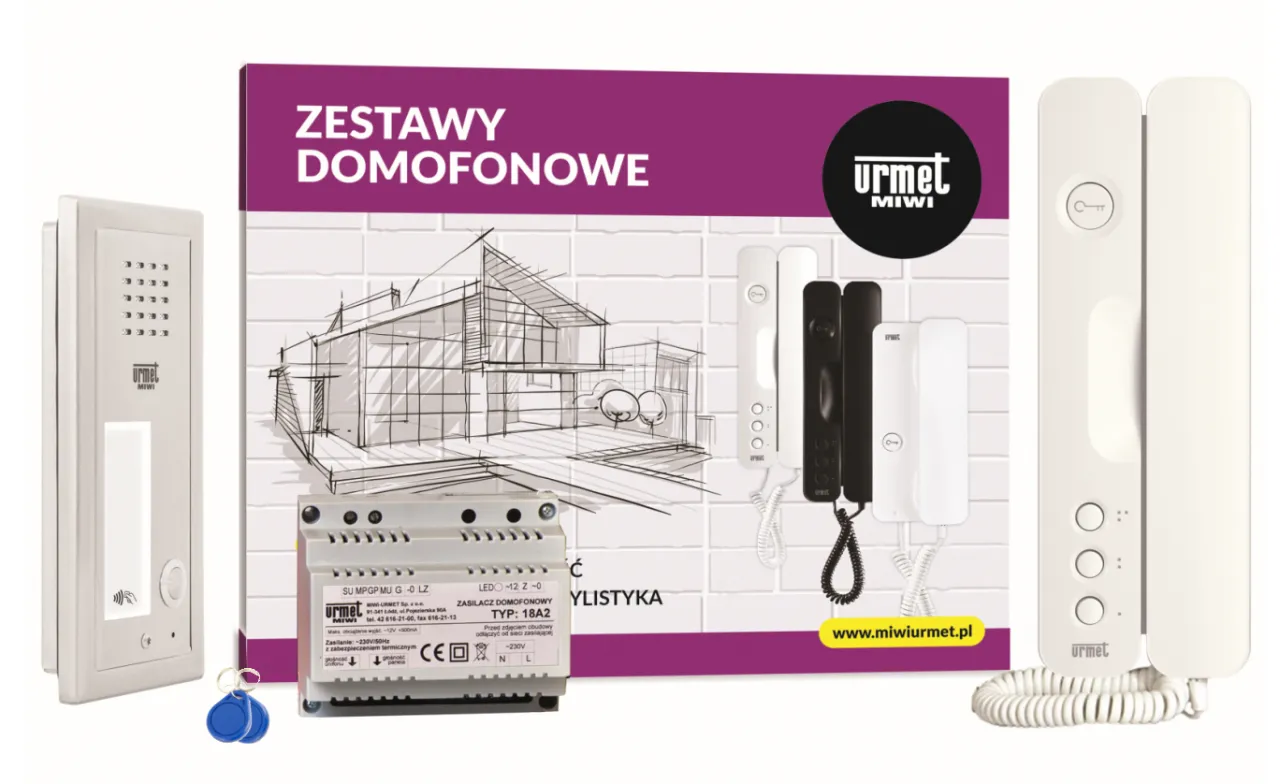

Klucz do sukcesu: Jak wybrać unifon, który na pewno będzie pasował?
Niestety, nie każdy unifon dwuprzewodowy będzie pasował do każdej instalacji. Kluczem do sukcesu jest kompatybilność nowego urządzenia z centralą domofonową zainstalowaną w Twoim budynku. Musisz kupić model, który jest przeznaczony do pracy z konkretnym systemem. Na rynku dominują producenci systemów cyfrowych, tacy jak Cyfral, Laskomex, ACO, Elfon czy MIWI-URMET. Moja rada jest prosta: najbezpieczniej jest kupić unifon tej samej marki, co stary aparat, lub jego bezpośredni zamiennik rekomendowany przez producenta. To minimalizuje ryzyko problemów z działaniem.
Przygotuj swój warsztat: Narzędzia, które będą Ci potrzebne do wymiany
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Do wymiany unifonu potrzebne będą podstawowe elementy, które z pewnością znajdziesz w każdym domowym warsztacie: wkrętaki (śrubokręty) zarówno płaskie, jak i krzyżakowe, oraz szczypce do cięcia i ściągania izolacji. Bardzo przydatny, a wręcz kluczowy w systemach cyfrowych, będzie również multimetr. Używam go do sprawdzania napięcia i precyzyjnej identyfikacji przewodów, co pozwala uniknąć wielu frustracji.
Wymiana unifonu dwuprzewodowego: instrukcja krok po kroku
Krok 1: Bezpieczeństwo przede wszystkim jak przygotować się do pracy?
Bezpieczeństwo jest zawsze priorytetem. Chociaż odłączenie zasilania całego pionu domofonowego może być trudne lub niemożliwe bez zgody administracji, zawsze zachowaj ostrożność, aby uniknąć przypadkowych zwarć. Pamiętaj, że wymiana unifonu w mieszkaniu to zazwyczaj Twoja sprawa i nie wymaga zgody spółdzielni czy wspólnoty. Jednak w przypadku jakichkolwiek wątpliwości co do stanu instalacji lub jeśli obawiasz się zakłócenia działania domofonu w całym bloku, zawsze warto skontaktować się z administracją. Lepiej dmuchać na zimne!
Krok 2: Demontaż starego aparatu i identyfikacja kluczowych przewodów (+ i -)
Rozpocznij od delikatnego demontażu starego unifonu. Zazwyczaj wystarczy odkręcić dwie śrubki mocujące obudowę do ściany. Po otwarciu obudowy zobaczysz płytkę elektroniki i podłączone do niej przewody. W systemach cyfrowych kluczowe jest zidentyfikowanie polaryzacji który przewód to L+ (plus), a który L- (minus). Możesz to zrobić na kilka sposobów: albo dokładnie przyjrzeć się, jak przewody były podłączone w starym unifonie (często są oznaczenia na płytce), albo użyć multimetru do sprawdzenia napięcia. Pamiętaj, że w niektórych systemach, na przykład Cyfral, odwrotne podłączenie polaryzacji nie uszkodzi unifonu, ale uniemożliwi jego działanie. Warto zrobić zdjęcie przed odłączeniem przewodów to często ratuje sytuację!
Podłączanie nowego unifonu schemat, którego musisz się trzymać
Gdy już zidentyfikujesz przewody i ich polaryzację, możesz przystąpić do podłączania nowego unifonu. Najważniejsza zasada: zawsze kieruj się schematem podłączenia, który znajdziesz na obudowie nowego unifonu lub w jego instrukcji. Przewody L+ i L- (lub + i -) podłącz do odpowiednich zacisków w nowym unifonie, dbając o zachowanie prawidłowej polaryzacji. Jeśli masz dodatkowe przewody (np. do przycisku otwierania drzwi), podłącz je zgodnie ze schematem. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.
Solidny montaż na ścianie i estetyczne wykończenie
Po podłączeniu przewodów czas na montaż nowego unifonu na ścianie. Upewnij się, że jest on stabilnie zamocowany, a wszystkie przewody są estetycznie ukryte w obudowie. Zależy mi na tym, aby instalacja nie tylko działała, ale i dobrze wyglądała. Po zamknięciu obudowy możesz przejść do najważniejszego etapu w systemach cyfrowych konfiguracji.
Ustawianie zworek w unifonie cyfrowym: adresowanie mieszkania
Czym są zworki i dlaczego ich poprawne ustawienie jest absolutnie krytyczne?

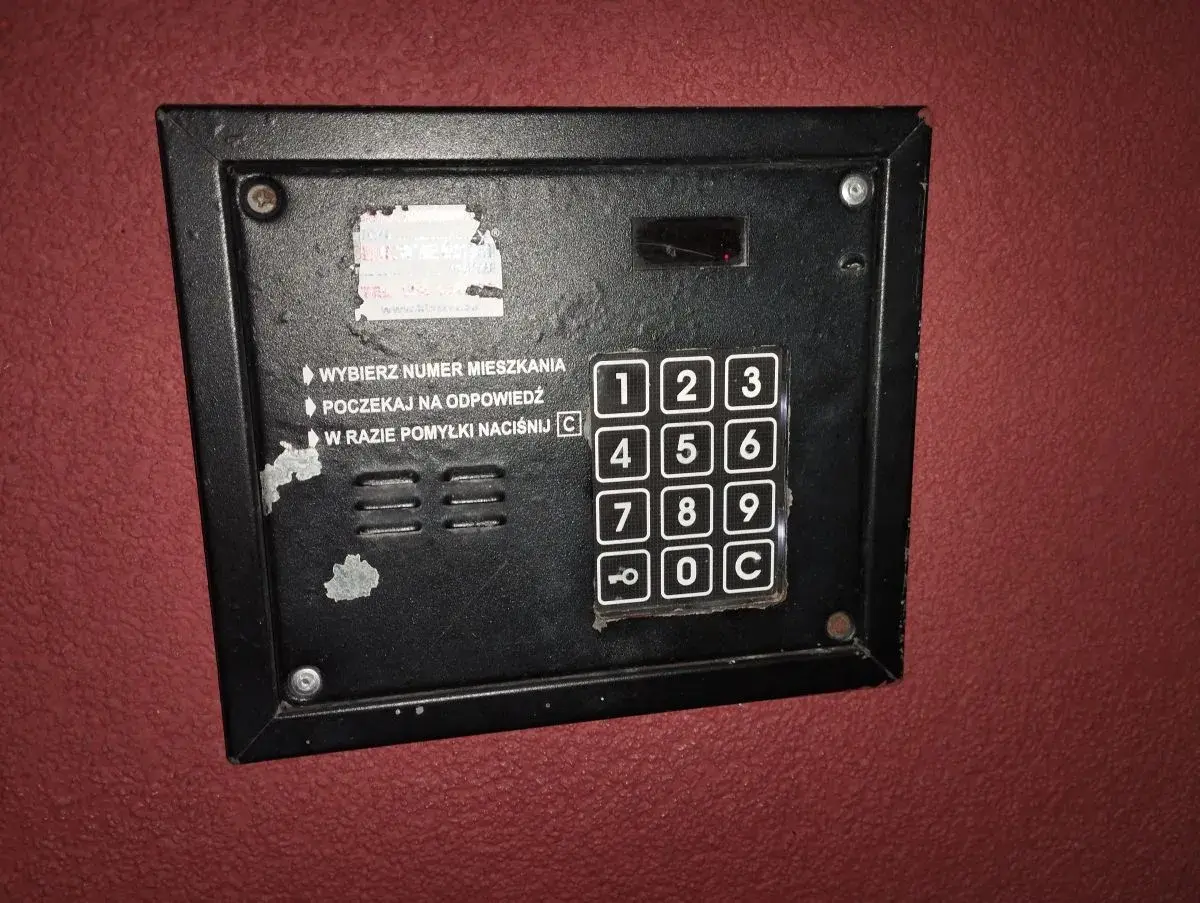

W unifonach cyfrowych zworki, często nazywane też jumperami, to małe plastikowe elementy, które zakłada się na metalowe piny na płytce elektroniki. Ich poprawne ustawienie jest absolutnie krytyczne dla działania unifonu. Dlaczego? Ponieważ zworki służą do zaprogramowania adresu, czyli numeru Twojego mieszkania. To dzięki nim system domofonowy wie, który unifon ma wywołać, gdy ktoś wybierze Twój numer na panelu zewnętrznym. Bez prawidłowo ustawionych zworek, unifon po prostu nie zadzwoni lub nie będzie działał poprawnie.
Jak odczytać adres ze starego unifonu? Praktyczne wskazówki
Zanim całkowicie zdemontujesz stary unifon, koniecznie odczytaj ustawienie zworek. To najprostszy sposób na przeniesienie adresu na nowe urządzenie. Zrób zdjęcie płytki ze zworkami lub dokładnie zanotuj, na których pinach są założone. Zapisz sobie również numer mieszkania, do którego unifon jest przypisany. Ta informacja będzie Twoją bazą do konfiguracji nowego unifonu.
Przykładowe ustawianie numeru mieszkania zobacz, jakie to proste
Ustawianie numeru mieszkania za pomocą zworek opiera się na zasadzie sumowania wartości. Każdy pin ma przypisaną wartość (np. 1, 2, 4, 8, 16, 32, 64, 128 itd.). Aby ustawić numer mieszkania, zakładasz zworki na piny, których wartości sumują się do Twojego numeru. Na przykład, jeśli mieszkasz pod numerem 56, musisz założyć zworki na piny o wartościach 8, 16 i 32, ponieważ 8 + 16 + 32 = 56. To naprawdę proste, gdy zrozumiesz tę zasadę. Instrukcja nowego unifonu zawsze zawiera tabelę z wartościami pinów.
Rozwiązywanie problemów po instalacji unifonu
Mój nowy unifon nie dzwoni co sprawdzić w pierwszej kolejności?
Jeśli po instalacji unifon nie dzwoni, nie panikuj. To jeden z najczęstszych problemów, z którym się spotykam. Oto, co należy sprawdzić w pierwszej kolejności:
- Brak zasilania unifonu: Upewnij się, że przewody są prawidłowo podłączone i nie ma luzów.
- Błędne podłączenie polaryzacji przewodów (+ i -) w systemach cyfrowych: To najczęstsza przyczyna! Odwróć przewody i spróbuj ponownie.
- Nieprawidłowe ustawienie zworek adresowych (numeru mieszkania): Sprawdź dokładnie, czy zworki są ustawione zgodnie z numerem Twojego mieszkania.
- Brak kompatybilności nowego unifonu z centralą domofonową: Upewnij się, że kupiłeś odpowiedni model unifonu do Twojej instalacji.
Nie słychać rozmówcy lub Ciebie nie słychać gdzie szukać przyczyny?
Problemy z komunikacją audio również zdarzają się często. Jeśli nie słyszysz rozmówcy lub on nie słyszy Ciebie, sprawdź następujące elementy:
- Błędne podłączenie przewodów audio lub zamieniona polaryzacja: Ponownie, polaryzacja jest kluczowa. Sprawdź schemat i upewnij się, że wszystkie przewody audio są podłączone prawidłowo.
- Uszkodzenie mikrofonu lub głośnika w nowym unifonie: Choć rzadkie, nowe urządzenia mogą mieć wady fabryczne.
- Problem z centralą domofonową w budynku: Czasami problem leży poza Twoim unifonem.
Przycisk otwierania drzwi nie reaguje jak to naprawić?
Jeśli przycisk otwierania drzwi nie działa, przyczyn może być kilka:
- Błędne podłączenie przewodu odpowiedzialnego za otwieranie drzwi: Upewnij się, że przewód od zamka jest prawidłowo podłączony do odpowiedniego zacisku w unifonie.
- Problem ze zworkami (jeśli przycisk jest powiązany z adresowaniem): W niektórych systemach funkcja otwierania drzwi jest również zależna od prawidłowego adresowania.
- Uszkodzenie samego przycisku w unifonie: Podobnie jak w przypadku mikrofonu/głośnika, może to być wada fabryczna.
Kiedy wezwać fachowca do domofonu?
Przeczytaj również: Montaż zasłon balkonowych w bloku: Bez wiercenia czy z?
Jeśli masz wątpliwości, skontaktuj się z administracją budynku
Chociaż zachęcam do samodzielnych napraw, są sytuacje, kiedy najlepiej jest wezwać fachowca. Jeśli Twoje samodzielne próby rozwiązania problemów nie przynoszą rezultatu, pojawiają się wątpliwości co do stanu całej instalacji w bloku, lub co gorsza, podejrzewasz, że Twoje działania mogły zakłócić działanie domofonu w całym pionie nie wahaj się. Skontaktuj się bez wahania z administracją budynku lub bezpośrednio z konserwatorem systemu domofonowego. Lepiej zapobiegać niż leczyć, a profesjonalista szybko zdiagnozuje i naprawi problem, nie narażając całej instalacji na dalsze uszkodzenia.
