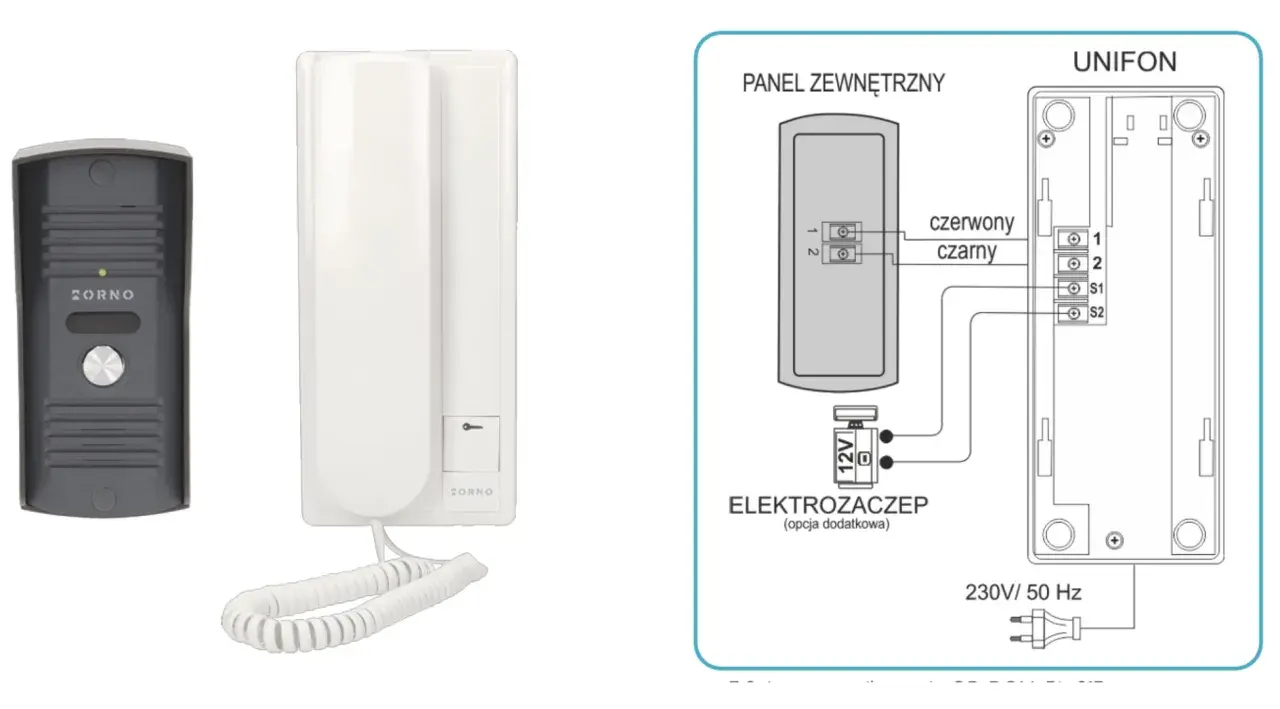

Domofon 5-żyłowy: Podłącz w bloku krok po kroku i oszczędź!

Samodzielne podłączenie lub wymiana unifonu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednim przewodnikiem staje się to znacznie prostsze. Ten artykuł to praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces podłączania 5-żyłowego domofonu, pomagając uniknąć kosztów związanych z wezwaniem fachowca i zapewniając prawidłowe działanie Twojego urządzenia.

Instalacja domofonowa 5-żyłowa: poznaj jej budowę i działanie

Instalacje 5-żyłowe to system analogowy, który jest bardzo popularny w starszym budownictwie wielorodzinnym. Z mojego doświadczenia wynika, że zrozumienie funkcji każdej z tych pięciu żył jest absolutnie kluczowe do prawidłowego podłączenia unifonu. To właśnie ten system pozwala na podstawową komunikację i otwieranie drzwi wejściowych.

• Żyła 1: Masa (-) To wspólny przewód dla wszystkich funkcji, swego rodzaju punkt odniesienia dla całej instalacji. Bez prawidłowego podłączenia masy, żaden element domofonu nie będzie działał.
• Żyła 2: Słuchawka (Głośnik) Ten przewód jest odpowiedzialny za przekazywanie dźwięku z kasety zewnętrznej, czyli panelu przy wejściu do bloku, bezpośrednio do Twojego unifonu w mieszkaniu. Dzięki niemu słyszysz, co mówi osoba na dole.
• Żyła 3: Mikrofon Przewód mikrofonu przesyła dźwięk z Twojego unifonu w mieszkaniu z powrotem do kasety zewnętrznej. To on umożliwia rozmowę z osobą stojącą przed budynkiem.
• Żyła 4: Wywołanie (Dzwonek) To żyła, po której płynie sygnał dzwonienia, gdy ktoś naciśnie przycisk wywołania Twojego mieszkania przy wejściu. Bez niej Twój domofon nie zadzwoni.
• Żyła 5: Elektrozaczep Ten przewód, po zwarciu z masą (co następuje po naciśnięciu przycisku otwierania drzwi na unifonie), zwalnia zamek w drzwiach wejściowych. Jest to więc kluczowa żyła do wpuszczania gości.

Bezpieczeństwo przede wszystkim: jak przygotować się do pracy

Zawsze podkreślam, że absolutną koniecznością jest odłączenie zasilania domofonu przed rozpoczęciem jakichkolwiek prac. Choć napięcie w instalacji domofonowej jest niskie i zazwyczaj niegroźne dla człowieka, zwarcie może łatwo uszkodzić delikatną elektronikę zarówno w centrali domofonowej, jak i w Twoim nowym unifonie. Z mojego doświadczenia wiem, że lepiej dmuchać na zimne. Dodatkowo, zawsze używaj narzędzi z izolowaną rękojeścią, co zwiększa Twoje bezpieczeństwo.

Niezbędnik majsterkowicza: komplet narzędzi do podłączenia domofonu

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. To znacznie usprawni pracę i pozwoli uniknąć frustracji. Oto co zazwyczaj polecam:

• Wkrętaki (płaski i krzyżakowy) z izolowaną rękojeścią do odkręcania obudowy i mocowania przewodów.
• Ściągacz izolacji lub ostry nożyk do precyzyjnego przygotowania końcówek przewodów.
• Szczypce (kombinerki) przydatne do przytrzymywania i formowania przewodów.
• Miernik napięcia (multimetr) nieoceniony w identyfikacji żył, zwłaszcza gdy kolory są mylące.
• Próbnik instalacyjny prostsza alternatywa dla multimetru w niektórych przypadkach.
• Opcjonalnie: kostki zaciskowe lub koszulki termokurczliwe do zabezpieczenia połączeń, jeśli zajdzie taka potrzeba.

Jak prawidłowo zidentyfikować przewody domofonu

Najpewniejszą metodą identyfikacji przewodów, jaką znam, jest wykorzystanie starego unifonu jako wzorca. Zanim odłączysz stare urządzenie, dokładnie zanotuj lub sfotografuj, który przewód był podłączony do którego zacisku. Zwróć uwagę na oznaczenia na płytce starego unifonu (np. "Masa", "Słuchawka", "Mic", "Dzwonek", "Zamek"). To pozwoli Ci przenieść te funkcje na nowy unifon bez większych pomyłek.

Co oznaczają kolory? Najczęstsze schematy w polskich blokach

Wielokrotnie spotykałam się z sytuacją, gdy klienci byli zaskoczeni, że nie ma jednego, uniwersalnego standardu kolorystycznego przewodów domofonowych. To jest niestety częste źródło problemów i nieporozumień. Poniższa tabela przedstawia najczęściej spotykane schematy, ale pamiętaj, że są to jedynie wskazówki, a nie żelazna reguła.

Gdy kolory mylą: jak użyć multimetru do identyfikacji żył

Jeśli stary unifon nie jest dostępny lub kolory są całkowicie niestandardowe, multimetr stanie się Twoim najlepszym przyjacielem. Oto jak krok po kroku zidentyfikować każdą żyłę:

1. Przygotowanie multimetru: Ustaw multimetr na pomiar napięcia stałego (DCV), zakres 20V.
2. Identyfikacja masy (-):
   • Dotknij jedną sondą multimetru do uziemionej części (np. rury centralnego ogrzewania, jeśli masz pewność, że jest uziemiona, lub metalowej futryny drzwi, jeśli jest połączona z instalacją).
   • Drugą sondą dotykaj kolejno do każdej żyły domofonu. Szukaj żyły, która wskazuje najwyższe stabilne napięcie (zazwyczaj około 6-12V) względem uziemienia. Ta żyła najprawdopodobniej jest masą.
   • Alternatywnie, jeśli masz dostęp do centrali domofonowej, możesz zidentyfikować masę tam i użyć jej jako punktu odniesienia.
3. Identyfikacja żyły słuchawki (głośnika):
   • Podłącz jedną sondę multimetru do zidentyfikowanej masy.
   • Drugą sondą dotykaj pozostałych żył. Poproś kogoś, aby nacisnął przycisk dzwonka przy wejściu do bloku i jednocześnie mówił do kasety zewnętrznej.
   • Żyła, na której zobaczysz niewielkie, zmienne napięcie (reagujące na dźwięk), to żyła słuchawki. Możesz również usłyszeć cichy szum lub trzaski w multimetrze.
4. Identyfikacja żyły mikrofonu:
   • Ponownie, podłącz jedną sondę do masy.
   • Drugą sondą dotykaj kolejnych żył. Kiedy będziesz mówić do unifonu (jeśli jest podłączony lub masz prowizoryczne połączenie), na jednej z żył pojawi się niewielkie, zmienne napięcie. To będzie żyła mikrofonu.
5. Identyfikacja żyły wywołania (dzwonka):
   • Podłącz jedną sondę do masy.
   • Drugą sondą dotykaj pozostałych żył. Poproś kogoś, aby nacisnął przycisk dzwonka do Twojego mieszkania przy wejściu.
   • Żyła, na której pojawi się krótkotrwały impuls napięcia (lub napięcie, które utrzymuje się przez czas dzwonienia), to żyła wywołania.
6. Identyfikacja żyły elektrozaczepu:
   • Podłącz jedną sondę do masy.
   • Drugą sondą dotykaj pozostałych żył. Poproś kogoś, aby nacisnął przycisk otwierania drzwi na unifonie (jeśli jest podłączony lub masz prowizoryczne połączenie).
   • Żyła, na której pojawi się napięcie w momencie naciśnięcia przycisku, to żyła elektrozaczepu. Zazwyczaj jest to impuls napięcia, który utrzymuje się przez kilka sekund.

Podłączamy nowy unifon: kompletny przewodnik

Kiedy już zidentyfikowałeś wszystkie żyły, możesz przystąpić do podłączania nowego unifonu. Pamiętaj, aby działać metodycznie i spokojnie.

1. Krok 1: Bezpieczny demontaż starego unifonu.

   Po odłączeniu zasilania i dokładnym sfotografowaniu połączeń, ostrożnie odkręć obudowę starego unifonu. Następnie, jeden po drugim, odłącz przewody od zacisków. Zawsze staram się podkreślać, aby robić to z dużą ostrożnością, aby nie uszkodzić przewodów wychodzących ze ściany ich naprawa bywa kłopotliwa.

2. Krok 2: Przygotowanie przewodów w ścianie do nowego montażu.

   Sprawdź stan końcówek przewodów. Jeśli są postrzępione, zaśniedziałe lub zbyt krótkie, użyj ściągacza izolacji lub nożyka, aby delikatnie usunąć około 0,5-1 cm izolacji, odsłaniając czysty miedziany drut. Upewnij się, że wszystkie końcówki są równe i solidne, gotowe do włożenia w zaciski.

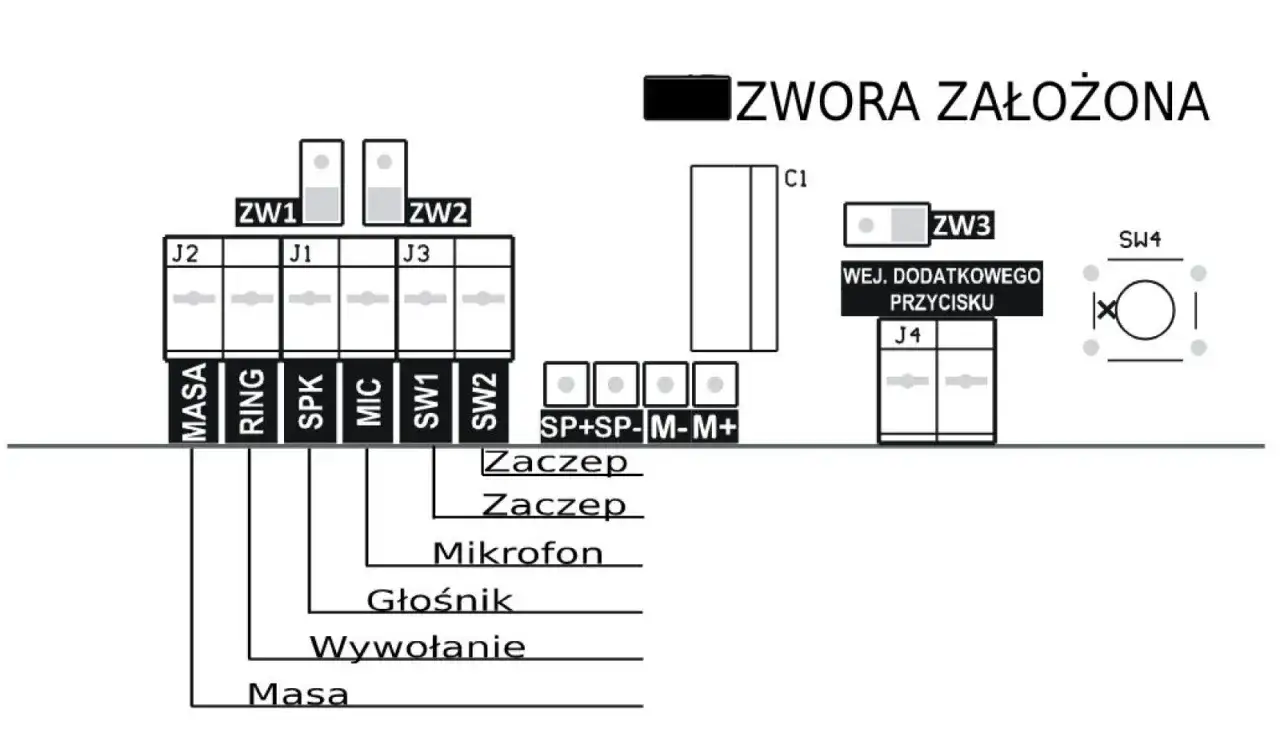

3. Krok 3: Podłączanie żył do nowego unifonu schemat i praktyczne wskazówki.

   Teraz najważniejsza część. Biorąc pod uwagę Twoje notatki lub zdjęcia oraz schemat podłączenia dostarczony z nowym unifonem, podłączaj zidentyfikowane żyły do odpowiednich zacisków. Zazwyczaj zaciski są oznaczone symbolami lub numerami (np. 1-Masa, 2-Słuchawka, 3-Mikrofon, 4-Wywołanie, 5-Zamek). Upewnij się, że każda żyła jest mocno dokręcona w zacisku, aby zapewnić dobry kontakt elektryczny i uniknąć szumów.

4. Krok 4: Konfiguracja zworek ukryta funkcja, o której musisz wiedzieć.

   W wielu nowoczesnych unifonach znajdziesz małe przełączniki lub zworki konfiguracyjne. Są one kluczowe dla zapewnienia kompatybilności z różnymi systemami analogowymi (np. Cyfral, Urmet, Elfon). Zawsze sprawdź instrukcję nowego unifonu, aby dowiedzieć się, jak prawidłowo ustawić te zworki. Niewłaściwa konfiguracja może skutkować brakiem dźwięku, dzwonka lub problemami z otwieraniem drzwi.

5. Krok 5: Montaż obudowy i pierwsze, kluczowe testy działania.
   1. Delikatnie ułóż przewody w puszce lub wnęce ściennej, tak aby nie były ściśnięte.
   2. Przykręć tylną część obudowy unifonu do ściany, upewniając się, że jest stabilna i prosta.
   3. Załóż przednią część obudowy i dokręć śrubki mocujące.

   Po zamontowaniu unifonu, zanim w pełni go przetestujesz, włącz zasilanie domofonu i sprawdź, czy unifon się włącza (jeśli ma diodę) oraz czy słychać delikatny szum w słuchawce. To wstępne sprawdzenie, czy połączenia są poprawne i czy urządzenie otrzymuje zasilanie.

Najczęstsze problemy z domofonem i skuteczne rozwiązania

Nawet przy największej staranności, czasami pojawiają się problemy. Nie martw się, większość z nich można łatwo rozwiązać.

Brak dźwięku w jedną lub obie strony: diagnoza i naprawa

To jeden z najczęstszych problemów. Jeśli nie słyszysz osoby na dole lub ona nie słyszy Ciebie, najczęściej jest to spowodowane błędnym podłączeniem żyły mikrofonu lub słuchawki. Moja rada: spróbuj zamienić miejscami podejrzane przewody na zaciskach unifonu. Czasami wystarczy drobna korekta, aby wszystko zaczęło działać. Sprawdź też, czy zworki są prawidłowo ustawione.

Mój domofon uparcie milczy: gdzie szukać przyczyny braku dzwonka?

Problem z niedziałającym dzwonkiem, czyli brakiem sygnału wywołania, zazwyczaj wynika z błędnego podłączenia lub uszkodzenia żyły wywołania. Upewnij się, że żyła dzwonka jest mocno podłączona do odpowiedniego zacisku. Czasami problemem może być również źle ustawiona zworka odpowiedzialna za sygnał wywołania.

Przycisk otwierania nie działa: jak naprawić zamek?

Jeśli po naciśnięciu przycisku otwierania drzwi zamek nie reaguje, przyczyna leży najczęściej w błędnym podłączeniu żyły elektrozaczepu lub problemie z masą. Sprawdź dokładnie połączenie żyły elektrozaczepu i upewnij się, że masa jest prawidłowo podłączona. Bez masy elektrozaczep nie zostanie zwarty i drzwi się nie otworzą.

Przeczytaj również: Remont w bloku: Kiedy wiercić i kuć, by nie wkurzyć sąsiada?

Słyszę tylko szumy i trzaski: sposoby na poprawę jakości połączenia

Szumy i trzaski są irytujące, ale często łatwe do usunięcia. Mogą być spowodowane słabym stykiem na zaciskach, uszkodzeniem przewodu lub zakłóceniami z innych instalacji. Moja sugestia to dokładne sprawdzenie solidności wszystkich połączeń. Upewnij się, że przewody są mocno dokręcone i nie ma luzów. W niektórych przypadkach, użycie kostek zaciskowych lub koszulek termokurczliwych może dodatkowo zabezpieczyć połączenia i poprawić jakość dźwięku.

Finalne testy i dobre praktyki montażowe

Po rozwiązaniu wszystkich problemów, konieczne jest przeprowadzenie ostatecznych testów wszystkich funkcji domofonu. Poproś drugą osobę, aby stanęła przy panelu zewnętrznym i przetestujcie razem: mówienie, słuchanie, dzwonienie oraz otwieranie drzwi. Upewnij się, że każda funkcja działa płynnie i bez zakłóceń. To gwarancja, że instalacja została wykonana prawidłowo.

Estetyczne wykończenie: jak zamaskować przewody i otwory montażowe

Ostatnim krokiem jest zadbanie o estetykę. Jeśli przewody są widoczne, możesz je zamaskować w specjalnych listwach przypodłogowych lub ściennych. Niepotrzebne otwory montażowe po starym unifonie warto wypełnić masą szpachlową i pomalować, aby całość prezentowała się schludnie i profesjonalnie. W końcu domofon to element, który widzisz codziennie.
