Jak działa domofon i co najczęściej psuje jego pracę?

Domofon to jedna z tych instalacji, które wydają się banalne, dopóki nie przestaną działać. W tym tekście wyjaśniam, jak działa domofon, z czego składa się cały układ i co najczęściej powoduje problemy z wywołaniem, rozmową albo otwarciem drzwi. Skupiam się na praktyce: na różnicach między wersją analogową i cyfrową, na typowych usterkach oraz na tym, kiedy lepiej naprawić system, a kiedy sensowniejsza jest wymiana.

Z czego składa się domofon i po co każdy element jest potrzebny

Ja zwykle rozbijam taki system na cztery elementy, bo wtedy od razu widać, gdzie może pojawić się awaria. Na zewnątrz pracuje panel z przyciskiem albo klawiaturą, wewnątrz mieszkania jest unifon, a całość spina zasilacz i przewody. Jeśli instalacja ma sterować wejściem, dochodzi jeszcze elektrozaczep, czyli element, który fizycznie odblokowuje drzwi lub furtkę.

Panel zewnętrzny

To punkt startowy całej komunikacji. W prostym domu jednorodzinnym bywa tam pojedynczy przycisk, a w budynku wielolokalowym klawiatura lub zestaw przycisków z opisami. Właśnie tutaj użytkownik wybiera lokal, kod albo funkcję otwarcia. Im bardziej rozbudowany panel, tym większa wygoda, ale też większe znaczenie ma poprawne podłączenie i konfiguracja.

Unifon w mieszkaniu

Unifon, czyli słuchawka albo aparat wewnętrzny, odpowiada za odebranie wywołania, prowadzenie rozmowy i uruchomienie otwarcia. To najbardziej „domowy” element całego układu, ale jego rola jest większa, niż się wydaje: zamienia sygnał z zewnątrz na dźwięk, a potem przekazuje polecenie do zamka.

Przeczytaj również: Podatek od darowizny - Czy na pewno wiesz, co płacisz?

Elektrozaczep i zasilacz

Elektrozaczep zwalnia zaczep drzwi po naciśnięciu odpowiedniego przycisku. Zasilacz dostarcza energię do panelu, toru rozmów i samego zamka. Instrukcje Urmet dla zestawów 4+N pokazują tę logikę bardzo jasno: osobno działa wywołanie, osobno rozmowa i osobno uruchomienie elektrozaczepu. Dzięki temu awaria jednego fragmentu nie oznacza jeszcze, że cały domofon nadaje się do wymiany.

Gdy układ elementów jest już jasny, łatwiej przejść do samego procesu: od naciśnięcia przycisku do otwarcia drzwi.

Tak przebiega połączenie od przycisku do otwarcia drzwi

Ja lubię rozłożyć ten proces na kilka prostych kroków, bo wtedy od razu widać, który element odpowiada za konkretną reakcję systemu.

1. Osoba przy wejściu naciska przycisk albo wybiera numer lokalu na klawiaturze.
2. Panel wysyła wywołanie do konkretnego unifonu.
3. W praktyce po około 3 sekundach aparat wewnętrzny zaczyna dzwonić; w instrukcji ACO opisano też dwa pierwsze sygnały wywołania i dodatkowe przypomnienie, jeśli nikt nie odpowie od razu.
4. Lokator odbiera rozmowę, podnosząc słuchawkę albo uruchamiając tryb głośnomówiący w nowszym modelu.
5. Po zakończeniu rozmowy naciska przycisk otwarcia, a elektrozaczep zwalnia drzwi lub furtkę na zaprogramowany czas.
6. Jeśli nikt nie odbierze, centrala wraca do spoczynku po mniej więcej 40 sekundach, więc brak reakcji nie zawsze oznacza awarię.

W nowocześniejszych systemach ten sam panel może też otwierać wejście kodem albo brelokiem zbliżeniowym. To wygodne rozwiązanie, ale nie zmienia sedna działania: zawsze chodzi o wywołanie, potwierdzenie tożsamości i zwolnienie zamka.

Ten schemat jest wspólny dla większości instalacji, choć różni się okablowaniem i zakresem funkcji. Właśnie dlatego warto od razu odróżnić system analogowy, cyfrowy i wideodomofon.

Analogowy, cyfrowy i wideodomofon nie działają tak samo

Ja patrzę na te rozwiązania przede wszystkim przez pryzmat okablowania, wygody obsługi i kosztu późniejszego serwisu. Nazwa „domofon” obejmuje dziś kilka różnych podejść, które sprawdzają się w innych warunkach.

W małym domu prosty analog nadal ma pełen sens, jeśli potrzebna jest tylko rozmowa i otwarcie furtki. Cyfrowy wygrywa tam, gdzie w budynku jest dużo lokali albo planuje się kod, breloki i dodatkowe funkcje. Wideodomofon wybieram wtedy, gdy oprócz wygody liczy się również obraz, na przykład przy wejściu słabo widocznym z okien mieszkania.

Różnice między tymi systemami są ważne, ale przy modernizacji nie wolno zapomnieć o kablach i zasilaniu, bo to one najczęściej ograniczają możliwości całej instalacji.

Okablowanie i zasilanie decydują o tym, czy system będzie stabilny

W domofonie nie chodzi tylko o samą elektronikę, ale też o jakość połączeń. Ja przy remontach nie zaczynam od wymiany słuchawki, tylko od sprawdzenia przewodów, zasilania i elektrozaczepu, bo zbyt cienki kabel albo słaby styk potrafią zepsuć cały system.

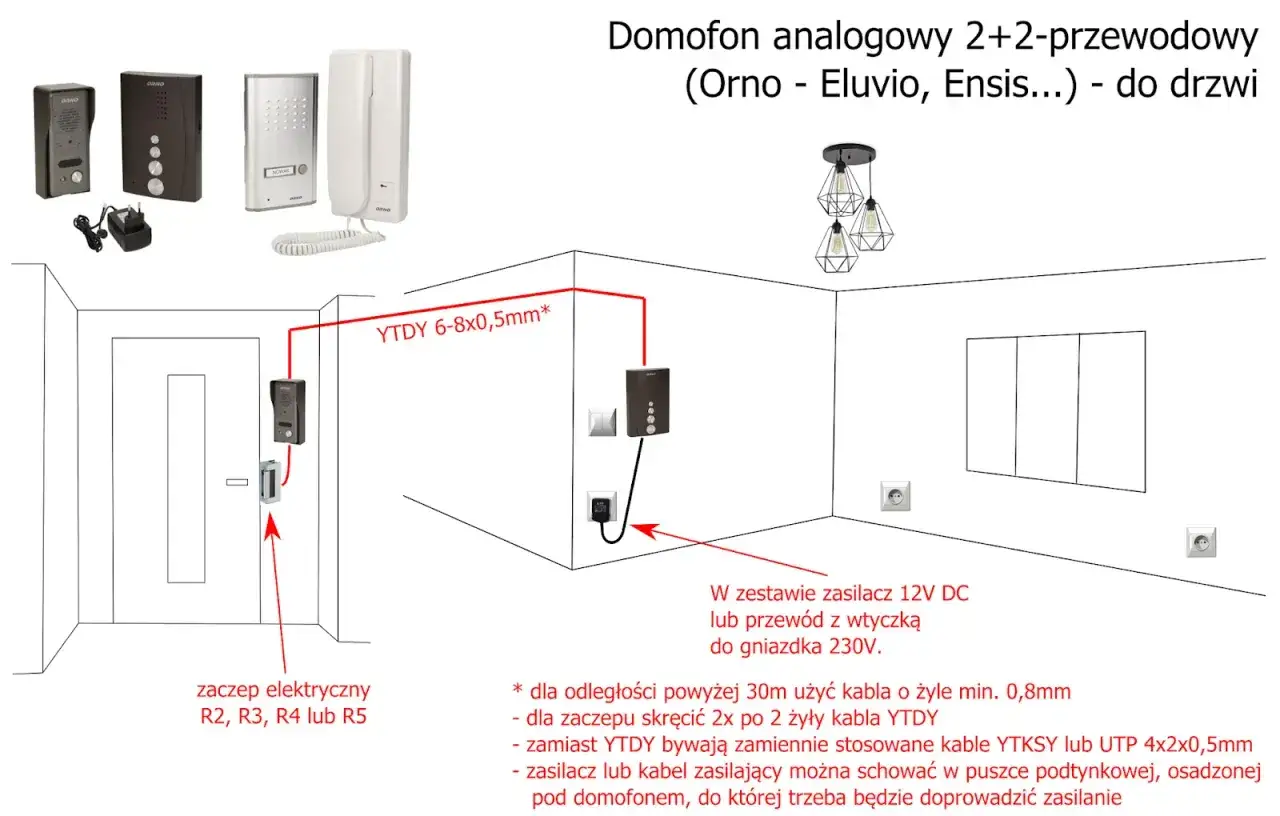

• W systemie analogowym 4+N część funkcji biegnie osobnymi żyłami, więc łatwo zrozumieć, gdzie jest wywołanie, a gdzie tor rozmowny.
• W systemie cyfrowym ważniejsze stają się zgodność urządzeń, adres lokalu i poprawna polaryzacja przy podłączeniu.
• Przy modernizacji starej instalacji trzeba sprawdzić nie tylko unifon, ale także zasilacz, stan przewodów i elektrozaczep.
• W praktyce montażowej wysokość unifonu na poziomie około 1,50-1,55 m od podłoża zwykle daje najwygodniejszą obsługę.
• Jeśli tor audio buczy, winny bywa nie sam aparat, lecz spadek napięcia, słaby styk albo zbyt mały przekrój kabla.

W praktyce spotyka się zalecenia w rodzaju 2 x 0,5 mm dla linii unifonów i 2 x 1 mm dla zasilania oraz elektrozaczepu; w części rozwiązań granice dla odcinka zasilania i otwierania są naprawdę niewielkie, więc przy remoncie nie warto zgadywać. To pokazuje prostą zasadę: domofon działa dobrze tylko wtedy, gdy elektronika i okablowanie są dobrane razem, a nie osobno.

Jeśli instalacja jest już zgrana technicznie, następnym krokiem jest rozpoznanie objawów usterek, bo one zwykle mówią bardzo dużo o tym, co naprawdę się dzieje.

Najczęstsze awarie, które nie zawsze oznaczają uszkodzony domofon

Jeśli domofon działa tylko czasami, ja najpierw szukam prostych przyczyn. Bardzo często problem leży w styku, adresie lokalu, zasilaniu albo samym elektrozaczepie, a nie w całym systemie.

• Brak dźwięku w unifonie - zwykle oznacza przerwę w przewodzie, źle podłączony aparat albo uszkodzony głośnik.
• Jest wywołanie, ale nie ma rozmowy - wtedy podejrzewam tor mikrofonu, źle zapięte zaciski lub zużyty unifon.
• Rozmowa działa, ale drzwi się nie otwierają - problem często tkwi w elektrozaczepie, zasilaniu zamka albo przewodzie sterującym.
• Domofon buczy lub trzeszczy - to klasyczny objaw słabego połączenia, wilgoci w kasecie zewnętrznej albo zbyt dużego obciążenia linii.
• Dzwoni tylko jedno mieszkanie albo nie to, które trzeba - w systemie cyfrowym trzeba sprawdzić adresowanie unifonu i zgodność urządzeń.
• Panel reaguje z opóźnieniem - czasem winne jest zasilanie, a czasem zużyty przycisk lub styk mechaniczny.

Przy takich objawach nie zaczynam od wymiany całej instalacji. Najpierw sprawdzam, czy działa zasilanie, czy zaciski są czyste i dokręcone, czy elektrozaczep dostaje napięcie oraz czy kaseta zewnętrzna nie jest narażona na wodę. To oszczędza pieniądze i pozwala uniknąć wymiany elementów, które jeszcze są sprawne.

Gdy objawy są już rozszyfrowane, łatwiej podjąć decyzję, czy wystarczy serwis, czy lepiej iść w modernizację całego układu.

Kiedy wymiana ma większy sens niż naprawa starej instalacji

W budynkach starszego typu często opłaca się nie tylko „naprawić domofon”, ale sprawdzić, czy cały system nie jest już po prostu zbyt ograniczony. Ja zwykle traktuję to jak decyzję między kolejną doraźną poprawką a sensowną modernizacją: jeśli instalacja ma częste przerwy, słaby dźwięk i brak możliwości rozbudowy, wymiana bywa rozsądniejsza niż łatanie pojedynczych elementów.

Przy montażu lub wymianie nie ignoruję też ergonomii. W praktyce wysokość unifonu, łatwość dojścia do panelu zewnętrznego i odporność na deszcz robią większą różnicę niż marketingowe nazwy serii. Jeśli urządzenie ma służyć latami, lepiej wybrać sprzęt z zapasem jakości niż najtańszy model, który po dwóch sezonach zacznie sprawiać kłopoty.

Po czym poznaję, że instalacja będzie działać bez nerwów

Najlepszy domofon to nie zawsze najbardziej rozbudowany model, tylko taki, który pasuje do budynku i sposobu korzystania z wejścia. W małym domu ważniejsza będzie prostota i odporność na warunki atmosferyczne, w bloku - czytelne adresowanie i stabilna komunikacja między lokalami.

Jeżeli system ma działać przez lata, ja sprawdzam trzy rzeczy: zgodność z istniejącym okablowaniem, jakość zasilania i to, czy panel zewnętrzny jest dobrany do liczby lokali oraz ekspozycji na pogodę. Dopiero potem patrzę na dodatki, takie jak kod, breloki czy obraz z kamery. To właśnie te podstawy najczęściej decydują, czy domofon po prostu działa, czy wymaga ciągłych poprawek.
