Różnicówka w mieszkaniu może znacząco poprawić bezpieczeństwo, ale tylko wtedy, gdy jest dobrana i wpięta zgodnie z układem instalacji. Pytanie, jak podłączyć różnicówkę w bloku, nie sprowadza się do samego montażu aparatu w rozdzielnicy - trzeba jeszcze ocenić stan przewodów, rodzaj sieci, podział neutralnych i to, czy instalacja w ogóle nadaje się do takiej modernizacji. W tym artykule pokazuję, na co patrzeć przed montażem, jak rozumieć schemat połączeń i jakie błędy najczęściej kończą się wybiciami albo pozorną ochroną.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- RCD nie zastępuje bezpiecznika nadprądowego - chroni przed prądem upływu, a nie przed zwarciem i przeciążeniem.
- W mieszkaniu najczęściej wybiera się typ A, 30 mA, bo dobrze współpracuje ze sprzętem z elektroniką.
- W starszym bloku z instalacją TN-C nie da się po prostu dołożyć różnicówki bez oceny i często bez przebudowy układu przewodów.
- Za jednym RCD nie wolno mieszać przewodów neutralnych z różnych obwodów.
- Do pojedynczych obwodów często lepszy jest RCBO, bo awaria jednego obwodu nie gasi całego mieszkania.
- Po montażu trzeba wykonać test przyciskiem T i pomiary instalacji, nie tylko „sprawdzić, czy świeci”.
Co różnicówka realnie daje w mieszkaniu
Wyłącznik różnicowoprądowy, czyli popularna różnicówka, pilnuje jednej rzeczy: czy prąd, który wypływa przewodem fazowym, wraca przewodem neutralnym w tej samej ilości. Jeśli pojawia się różnica, urządzenie odłącza zasilanie. W praktyce oznacza to ochronę przed skutkami uszkodzonej izolacji, wilgocią, dotknięciem części pod napięciem albo upływem prądu przez uszkodzony sprzęt.
To ważne rozróżnienie, bo różnicówka nie chroni przed każdym zagrożeniem. Nie zatrzyma zwarcia w instalacji i nie zastąpi wyłącznika nadprądowego, czyli popularnego „eska”. Dlatego w poprawnie zrobionej rozdzielnicy RCD pracuje razem z zabezpieczeniem nadprądowym albo w formie aparatu łączonego RCBO. W mieszkaniu w bloku to właśnie taki duet daje sensowną ochronę, a nie pojedynczy aparat wciśnięty „na próbę”.
Jeśli temat ma jeden praktyczny wniosek, to właśnie ten: w nowoczesnym mieszkaniu różnicówka jest elementem bezpieczeństwa, ale tylko wtedy, gdy jest częścią całego, spójnego układu. I to prowadzi do pytania, czy w Twoim bloku w ogóle da się ją zamontować bez przebudowy instalacji.
Kiedy w bloku da się ją dołożyć, a kiedy lepiej się zatrzymać
W blokach najwięcej zależy od tego, jaki układ sieci doprowadzono do mieszkania. W nowszych i po modernizacji instalacjach spotyka się układy TN-S lub TN-C-S, gdzie przewód ochronny PE jest odseparowany od neutralnego N. W takim środowisku montaż RCD ma sens i jest standardową praktyką. W starych lokalach bywa jednak instalacja dwuprzewodowa, czyli TN-C, z przewodem PEN pełniącym dwie funkcje naraz. W takim układzie nie powinno się po prostu „dorzucać różnicówki” bez przebudowy i sprawdzenia warunków ochrony.
To moment, w którym wiele osób popełnia błąd: widzi miejsce na szynie DIN i zakłada, że sprawa jest prosta. Nie jest. Jeżeli w mieszkaniu nie ma osobnego PE i N, a rozdział PEN nie został wykonany prawidłowo, RCD może działać niepoprawnie albo wywoływać ciągłe wyłączenia. W praktyce przed montażem trzeba sprawdzić, czy rozdzielnica jest przygotowana na taki aparat, czy przewody da się sensownie rozdzielić i czy administracja budynku nie ma zastrzeżeń, jeśli pracujesz w części wspólnej lub ingerujesz w pion zasilający.
W mieszkaniu właściciela można modernizować własną rozdzielnicę, ale nie wolno samodzielnie naruszać części wspólnych instalacji. Jeśli rozdział przewodów, zabezpieczenia główne albo pion należą do wspólnej infrastruktury budynku, trzeba to uzgodnić z administratorem albo spółdzielnią. Dzięki temu unikasz sytuacji, w której jedna przeróbka psuje ochronę w kilku lokalach jednocześnie.
Gdy układ sieci jest już jasny, można przejść do samego sposobu wpięcia aparatu i tego, co w rozdzielnicy musi się zgadzać co do zasady.
Jak powinno wyglądać poprawne wpięcie w rozdzielnicy

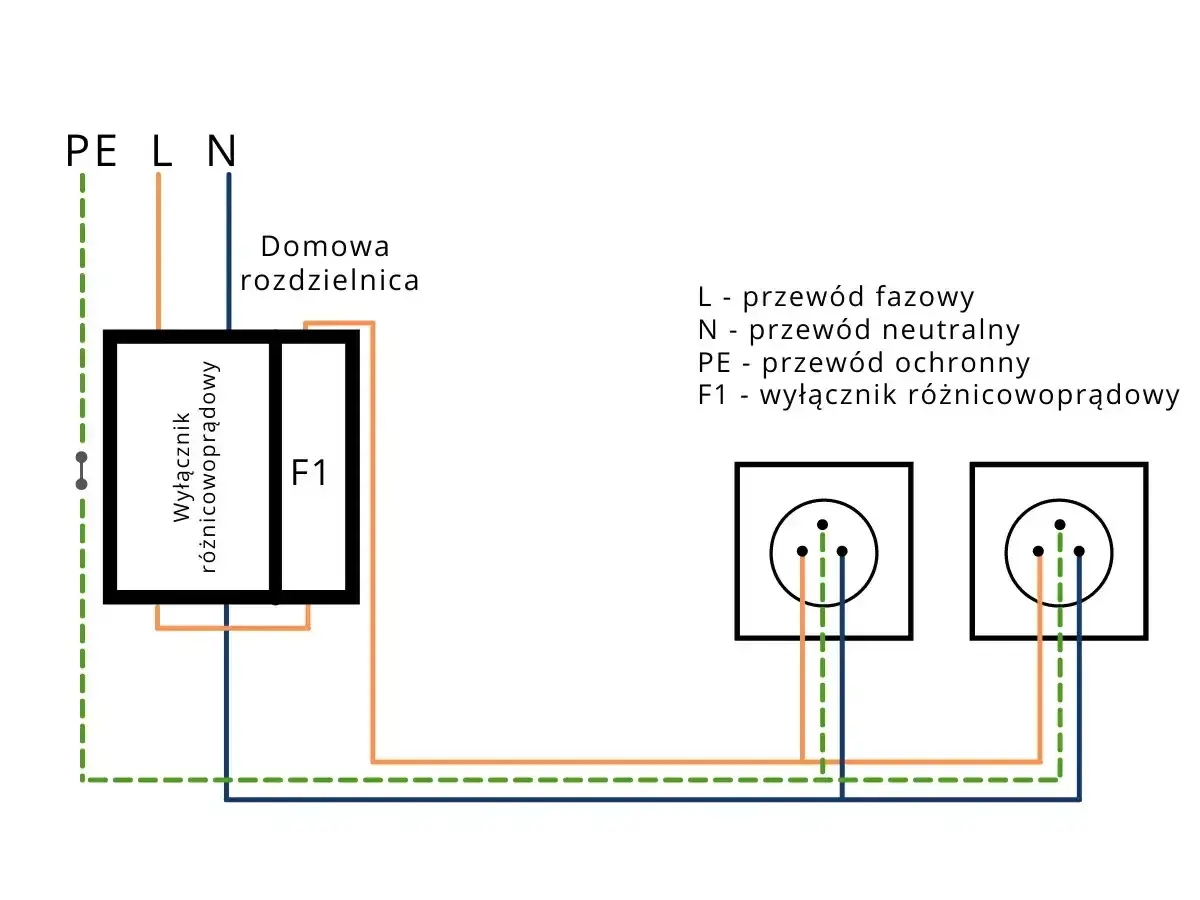

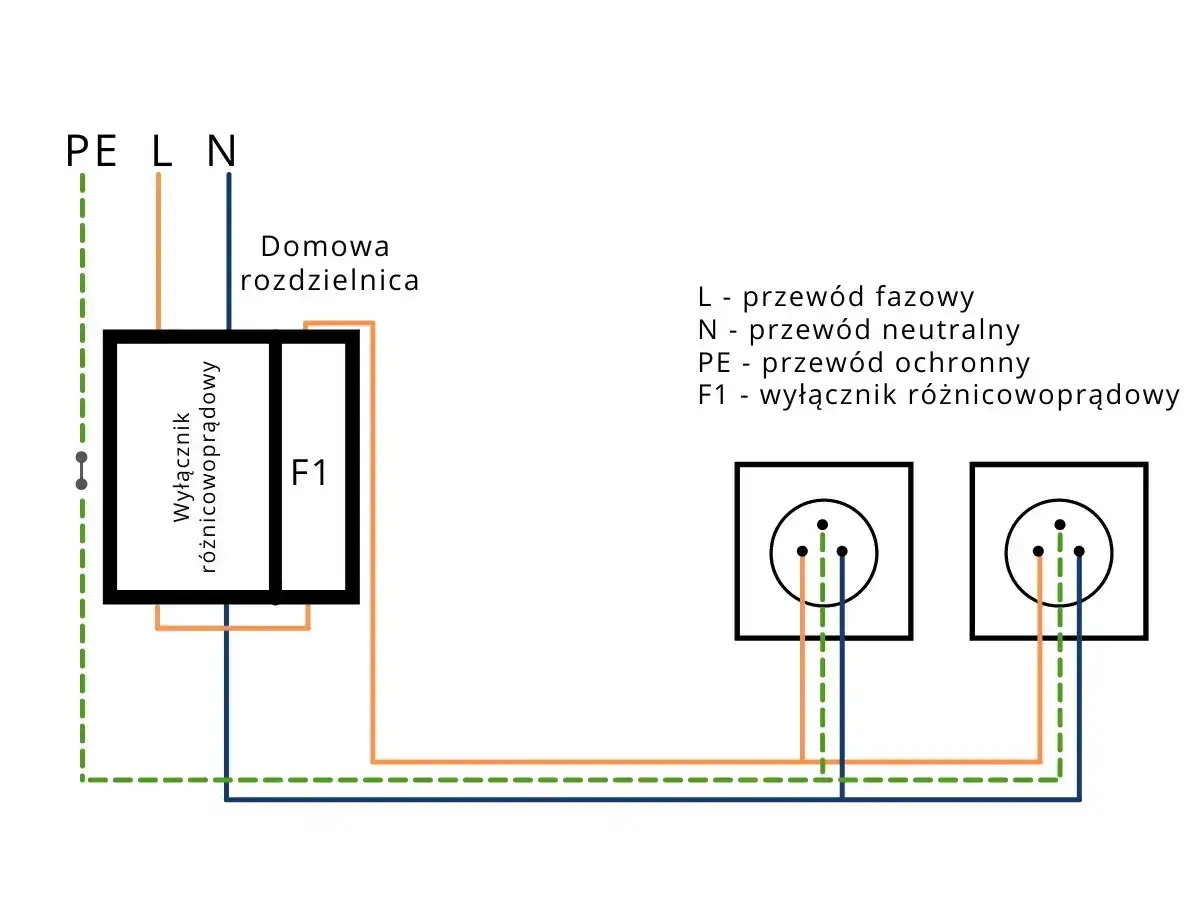

Nie będę udawać, że w przypadku instalacji elektrycznej wystarczy ogólny opis „podłącz przewody i gotowe”. Tu liczy się logika całego obwodu. W typowym mieszkaniu zasilanie trafia na wejście różnicówki, a z wyjścia aparat zasila dalszą część rozdzielnicy. Przewód ochronny PE nie przechodzi przez RCD, bo jego zadaniem jest bezpiecznie odprowadzać prąd do ziemi, a nie brać udział w pomiarze różnicy prądów.
- Najpierw trzeba potwierdzić, czy instalacja jest jednofazowa czy trójfazowa, bo od tego zależy liczba biegunów aparatu.
- Następnie sprawdza się, czy przewody fazowy i neutralny tego samego obwodu przechodzą przez ten sam RCD.
- Za jednym aparatem nie miesza się neutralnych z różnych sekcji rozdzielnicy, bo to najczęstszy powód niepożądanych wyłączeń.
- Przed RCD albo równolegle z nim musi znaleźć się zabezpieczenie nadprądowe - RCD nie chroni przed zwarciem ani przeciążeniem.
- Jeśli stosujesz RCBO, czyli aparat łączący funkcję różnicówki i nadprądówki, jeden obwód ma zwykle własną ochronę i własny tor neutralny.
- Po montażu wykonuje się test przyciskiem kontrolnym oraz pomiary, bo sama obecność aparatu niczego jeszcze nie dowodzi.
W jednofazowych mieszkaniach spotyka się najczęściej układ 2-biegunowy, a w lokalach z zasilaniem trójfazowym - 4-biegunowy. W praktyce nie chodzi jednak o samą liczbę biegunów, tylko o to, żeby aparat obejmował wszystkie przewody robocze danego obwodu i żeby za nim nie było żadnych „skrótów” przez przypadkowe połączenia neutralnych. To właśnie takie skróty najczęściej rozwalają działanie całej ochrony.
Jeżeli masz wątpliwość, czy w rozdzielnicy da się zachować porządek obwodów, to jest sygnał, że problem nie leży w samej różnicówce, tylko w organizacji całej tablicy. I wtedy sensowniejszy staje się dobór urządzenia, a nie tylko jego mechaniczne podpięcie.
Jak dobrać typ i parametry do mieszkania
W mieszkaniu nie zawsze potrzebny jest ten sam aparat. Dla większości lokali w bloku najlepiej sprawdza się typ A o czułości 30 mA, bo dobrze radzi sobie z urządzeniami elektronicznymi, jakie są dziś w każdym domu: pralką, zmywarką, ładowarkami, oświetleniem LED czy płytą indukcyjną. Typ AC w prostych obwodach nadal bywa spotykany, ale ja traktuję go ostrożnie w nowoczesnych mieszkaniach, bo elektronika potrafi wytworzyć składowe, z którymi typ A radzi sobie pewniej.
Warto też dobrać prąd znamionowy aparatu do obciążenia całej sekcji. W praktyce w mieszkaniach często pojawiają się wartości 40 A lub 63 A, ale nie wybiera się ich „na oko”, tylko pod konkretne obciążenie i zabezpieczenie poprzedzające. Jeśli liczysz obwody kuchenne, klimatyzację, piekarnik i płytę, margines prądowy ma znaczenie. Jeśli rozdzielnica zasila tylko kilka prostych obwodów, nie ma sensu przepłacać za przewymiarowany aparat.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia | Typowy koszt aparatu |
|---|---|---|---|---|
| RCCB, czyli klasyczna różnicówka | Gdy obwody mają osobne zabezpieczenia nadprądowe | Niższa cena, prosta budowa | Nie chroni przed zwarciem ani przeciążeniem | Około 100-300 zł |
| RCBO | Gdy chcesz chronić pojedynczy obwód niezależnie od reszty mieszkania | Mniej wyłączeń całego lokalu, porządek w rozdzielnicy | Wyższa cena, więcej miejsca na aparaty | Około 180-450 zł |
| RCD selektywny 100/300 mA | Głównie jako aparat nadrzędny lub przeciwpożarowy | Lepsza selektywność, mniejsza liczba przypadkowych zadziałań | Nie jest zamiennikiem 30 mA w ochronie uzupełniającej | Około 150-400 zł |
Jeśli miałabym wskazać rozwiązanie najbardziej praktyczne dla mieszkania po modernizacji, to często wygrywa RCBO na ważniejsze obwody - kuchnię, łazienkę, pralkę albo klimatyzację. Dzięki temu jedno uszkodzenie nie gasi od razu całego lokalu. To rozwiązanie droższe, ale w codziennym użytkowaniu zwykle wygodniejsze i mniej irytujące.
Dobór parametru to jednak nie wszystko. Równie ważne są błędy montażowe, które potrafią zepsuć nawet dobry aparat, więc warto je znać zanim cokolwiek trafi do rozdzielnicy.
Najczęstsze błędy, przez które instalacja zaczyna się sypać
Najwięcej problemów widzę wtedy, gdy ktoś chce uprościć układ „na skróty”. Pierwszy klasyczny błąd to mieszanie przewodów neutralnych z różnych obwodów. Dwa obwody za jednym lub kilkoma RCD nie mogą mieć wspólnego neutralnego, bo aparat widzi wtedy różnicę tam, gdzie nie powinno jej być i zaczyna wybijać bez widocznej przyczyny.
Drugi błąd to prowadzenie przewodu ochronnego przez różnicówkę albo łączenie go z neutralnym za aparatem. PE ma mieć własny tor i nie może być rozłączany przez RCD. Jeśli ktoś zrobi mostek „bo tak było wygodniej”, to nie tylko psuje działanie ochrony, ale też utrudnia późniejszą diagnostykę.
Trzecia rzecz to zbyt duże grupowanie obwodów pod jednym aparatem. Jeden RCD obsługujący pół mieszkania może działać poprawnie, ale przy awarii jednego urządzenia wyłączy ci wszystko: lodówkę, router, światło i kuchnię. W bloku to szczególnie uciążliwe, bo awaria zamienia się w codzienny bałagan. Im bardziej rozdzielone obwody, tym łatwiej znaleźć usterkę i tym mniejszy obszar zostaje bez zasilania.
- Nie montuj typu AC tam, gdzie większość odbiorników ma elektronikę i zasilacze impulsowe.
- Nie zakładaj, że RCD naprawi starą, zużytą instalację dwuprzewodową.
- Nie zakładaj, że jedno naciśnięcie testu wystarcza na lata.
- Nie ignoruj wilgoci w łazience, pralni i kuchni, bo tam najczęściej pojawiają się upływy.
- Nie zakrywaj problemu większym bezpiecznikiem - to nie rozwiązuje przyczyny.
W praktyce najwięcej frustracji powoduje nie sam RCD, tylko źle przygotowana reszta instalacji. Dlatego po montażu liczy się już nie tylko samo urządzenie, ale też testy, pomiary i ocena, czy modernizacja naprawdę ma sens ekonomiczny.
Co sprawdzić po montażu i kiedy nie robić tego samemu
Po poprawnym montażu instalator powinien wykonać przynajmniej kilka rzeczy: sprawdzić działanie przyciskiem testowym, zmierzyć czasy zadziałania, ocenić izolację przewodów i upewnić się, że obwody za RCD są opisane. W mieszkaniu test przyciskiem warto powtarzać regularnie, najlepiej raz w miesiącu. To prosty nawyk, a naprawdę mówi dużo o stanie aparatu.
Jeśli pytasz o koszty, to w 2026 roku w praktyce najczęściej wygląda to tak: sam aparat to zwykle około 100-450 zł w zależności od typu i marki, a robocizna oraz pomiary przy pojedynczej modernizacji rozdzielnicy potrafią kosztować kolejne 200-800 zł. Gdy trzeba przebudować całą tablicę, wymienić część przewodów albo rozdzielić starą instalację dwuprzewodową na nowszy układ, budżet potrafi wzrosnąć wyraźnie. Wtedy sensownie jest liczyć nie tylko sam montaż, ale też czas na diagnostykę i doprowadzenie instalacji do porządku.
Nie polecam robić tego samodzielnie, jeśli nie masz doświadczenia z rozdzielnicami i pomiarami. W mieszkaniu błąd nie kończy się zwykle „niedziałającą lampką”, tylko ryzykiem porażenia, fałszywego poczucia bezpieczeństwa albo uszkodzenia instalacji w kilku pomieszczeniach naraz. Najrozsądniejszy punkt graniczny jest prosty: jeśli nie jesteś pewien układu TN-C/TN-S, nie umiesz odczytać schematu rozdzielnicy albo nie wiesz, jak odseparować neutralne, wezwij elektryka z uprawnieniami.
Po modernizacji warto jeszcze raz spojrzeć na całą tablicę jak na system, a nie na pojedynczy aparat. Dobrze dobrana różnicówka ma działać cicho przez lata, nie przypominać o sobie codziennymi wyłączeniami i nie budzić wątpliwości przy każdym użyciu pralki czy czajnika.
Co warto ustalić przed zamknięciem rozdzielnicy w bloku
Zanim uznasz temat za zamknięty, sprawdź trzy rzeczy: czy każdy obwód ma przypisany właściwy neutralny, czy PE nie został przypadkiem wciągnięty w tor RCD oraz czy dobrany aparat pasuje do realnego obciążenia mieszkania. Jeśli któraś z tych odpowiedzi jest niepewna, lepiej poprawić instalację teraz niż wracać do niej po pierwszym wieczornym wybiciu.
W dobrze wykonanym mieszkaniu różnicówka nie jest dodatkiem „dla formalności”, tylko częścią sensownej ochrony. Gdy układ sieci jest właściwy, parametry dobrane do obciążenia, a obwody rozdzielone z głową, zyskujesz instalację, która jest bezpieczniejsza, wygodniejsza i łatwiejsza w serwisie. I właśnie tak powinno wyglądać podłączenie różnicówki w bloku - bez improwizacji, za to z pełnym szacunkiem do tego, jak działa cała instalacja.
