Zacienienie budynku da się policzyć całkiem precyzyjnie, ale tylko wtedy, gdy od początku wiadomo, co sprawdzamy: cień na gruncie, elewacji, oknie czy dachu. Poniżej pokazuję, jak obliczyć zacienienie budynku w prostym wariancie ręcznym i kiedy lepiej przejść na analizę 3D. Dorzucam też praktyczne przykłady dla działki, tarasu i fotowoltaiki, bo to właśnie tam drobny błąd w geometrii potrafi zmienić decyzję o zakupie albo projekcie.
Najkrótsza droga do sensownego wyniku
- Do wstępnej oceny wystarczą wysokość przeszkody, odległość, data, godzina i lokalizacja.
- Długość cienia wylicza się wzorem L = H / tan α.
- Sam kąt nie wystarczy, bo trzeba jeszcze sprawdzić azymut, czyli kierunek rzutu cienia.
- Najbardziej miarodajne są sprawdzenia dla kilku terminów, zwłaszcza równonocy i przesileń.
- W Polsce do szybkiej weryfikacji dobrze sprawdza się Geoportal 3D.
Od czego zależy wynik obliczeń
Zacienienie to czysta geometria. Nie liczy się zachmurzenie, tylko pozycja Słońca, wysokość przeszkody i to, gdzie leży punkt, który chcesz ocenić. Jeśli mam opisać to najprościej, to zawsze zaczynam od odpowiedzi na cztery pytania: co rzuca cień, na co rzuca cień, kiedy to sprawdzam i z jakiego kierunku pada światło.
W praktyce zbieram zawsze te dane:
- wysokość przeszkody nad poziomem punktu odniesienia,
- odległość poziomą między przeszkodą a celem,
- kąt wysokości Słońca nad horyzontem,
- azymut, czyli kierunek, z którego pada światło.
Jeśli teren jest pochylony, trzeba poprawić różnicę wysokości. Jeśli cień rzuca balkon, gzyms albo lukarna, liczy się ich rzeczywisty wysięg, a nie tylko wysokość kondygnacji. To właśnie na tym etapie najłatwiej o zbyt optymistyczny wynik. Kiedy te dane mam już zebrane, przechodzę do najprostszego wzoru.

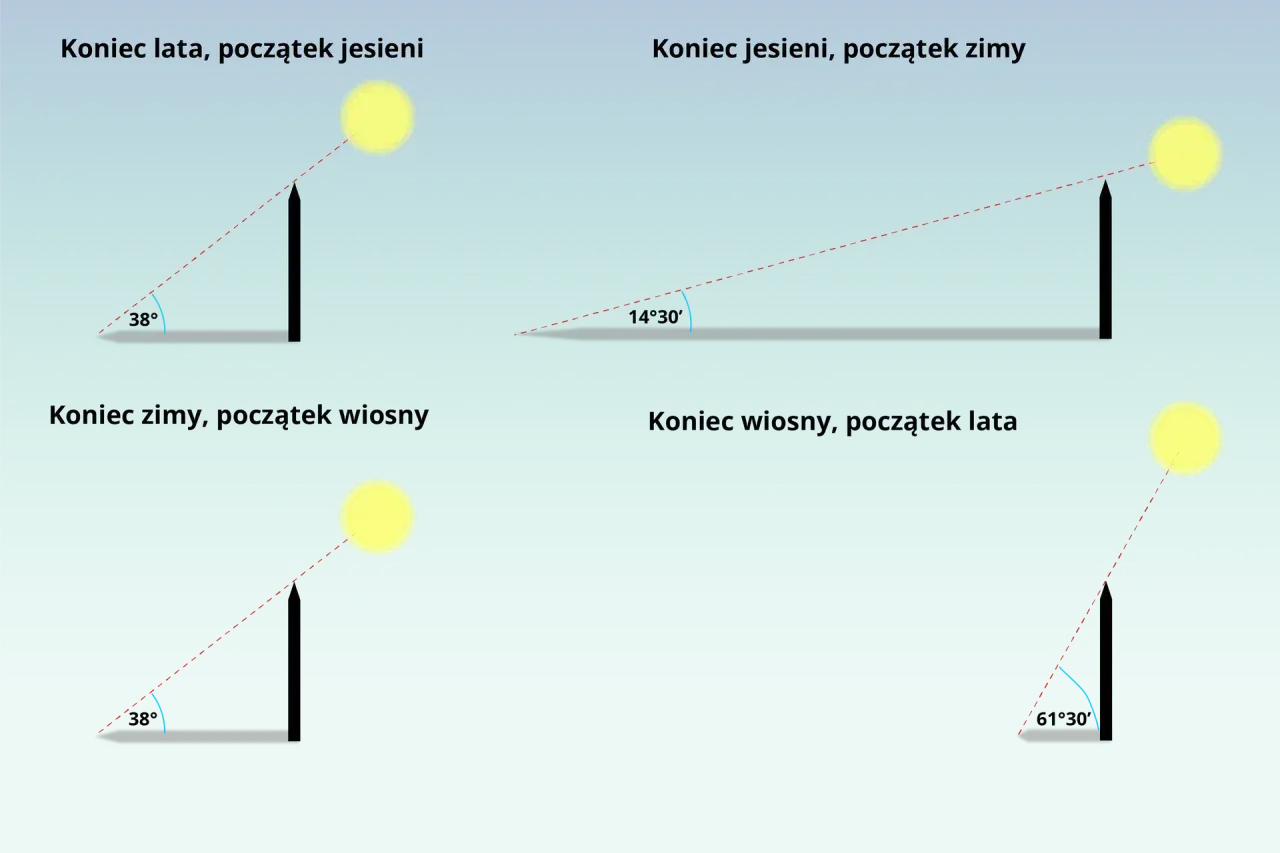

Najprostszy wzór na długość cienia
Na płaskim terenie i przy pionowej przeszkodzie wystarczy wzór L = H / tan α. Jeśli obiekt ma 10 m wysokości, a Słońce jest na wysokości 45°, cień ma również 10 m. Gdy kąt spada do 30°, cień wydłuża się do 17,3 m. Przy 15° rośnie już do 37,3 m, więc o poranku i późnym popołudniu geometria robi się bezlitosna.
| Kąt wysokości Słońca | Cień dla obiektu o wysokości 10 m | Co to oznacza w praktyce |
|---|---|---|
| 15° | 37,3 m | Bardzo długi cień, typowy dla niskiego słońca |
| 30° | 17,3 m | Cień nadal jest wyraźnie dłuższy niż wysokość obiektu |
| 45° | 10,0 m | Długość cienia równa się wysokości |
| 60° | 5,8 m | Cień szybko się skraca |
| 75° | 2,7 m | Cień jest krótki i zwykle mniej problematyczny |
To dobry sposób na szybki szacunek, ale tylko wtedy, gdy masz płaskie podłoże i chcesz ocenić cień rzucony na grunt. Jeśli interesuje Cię dach, okno albo taras, trzeba jeszcze sprawdzić, czy cień faktycznie biegnie w stronę badanego miejsca. Tu wchodzi azymut.
Jak sprawdzić, czy cień dosięgnie okna albo granicy działki
Azymut mówi, skąd pada światło i w którą stronę układa się cień. W kalkulatorach słonecznych liczony jest zwykle zgodnie z ruchem wskazówek zegara od północy, a wysokość Słońca jest mierzona od horyzontu. To ważne, bo dwa punkty mogą mieć identyczną długość cienia, ale całkowicie inny kierunek rzutu.
Ja zwykle robię to w pięciu krokach:
- Wyznaczam punkt krytyczny, czyli okno, taras, fragment ogrodu albo linię granicy działki.
- Sprawdzam różnicę wysokości między przeszkodą a tym punktem.
- Liczę długość cienia ze wzoru L = H / tan α.
- Porównuję tę wartość z odległością poziomą.
- Patrzę, czy azymut cienia rzeczywiście prowadzi w stronę badanego miejsca.
Przykład jest prosty: drzewo ma 8 m, parapet okna znajduje się 1,5 m nad gruntem, a odległość między nimi wynosi 11 m. Różnica wysokości to 6,5 m. Przy kącie wysokości Słońca 25° cień ma 13,9 m, więc okno znajdzie się w cieniu, jeśli kierunek cienia pokrywa się z osią drzewa i okna. Przy 50° cień skraca się do 5,5 m i problem znika. Właśnie dlatego sama długość cienia bez kierunku bywa myląca: można mieć długi cień, który minie budynek o kilka metrów.
Jeśli sprawdzasz elewację, sytuacja jest jeszcze bardziej czuła na azymut. Czasem kilka stopni różnicy decyduje o tym, czy promień słoneczny trafia w okno, czy tylko ślizga się po ścianie. Dlatego przy ocenie działki albo tarasu nigdy nie zatrzymuję się na jednym obliczeniu długości.
Jak zweryfikować obliczenia w Geoportalu 3D i kalkulatorze słońca
Geoportal 3D

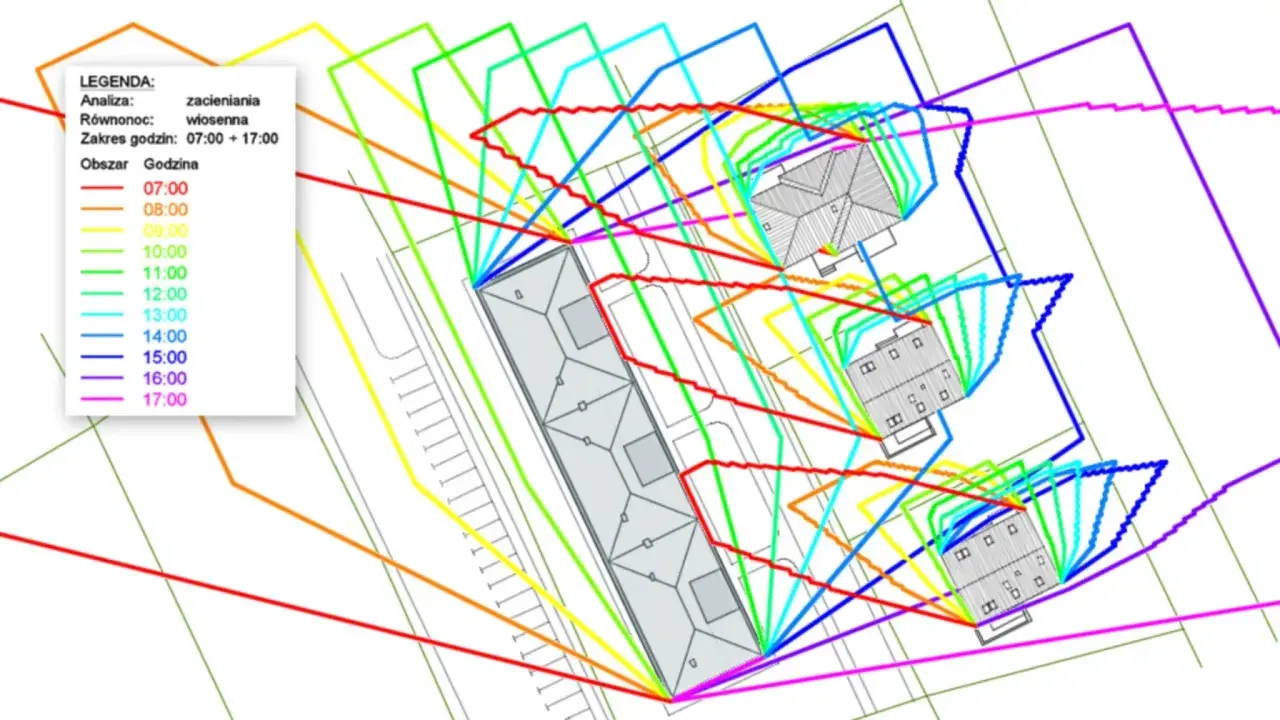

Geoportal 3D pozwala zrobić prostą analizę zacienienia na modelu budynków i terenu. To wygodne, gdy chcesz zobaczyć cały kontekst działki, a nie tylko jeden wyliczony cień. W praktyce korzystam z tego narzędzia jako z szybkiej kontroli, czy ręczne obliczenia nie rozmijają się z otoczeniem.
- Odszukaj działkę, budynek i najbliższe przeszkody, które mogą rzucać cień.
- Włącz analizę zacienienia.
- Ustaw datę i godzinę, najlepiej kilka scenariuszy: poranek, południe, popołudnie.
- Porównaj wyniki dla równonocy i przesileń, czyli dla dat skrajnych w roku.
- Zapisz kilka ujęć, bo jeden kadr zwykle nie wystarcza do sensownej oceny.
To rozwiązanie jest szczególnie przydatne, gdy teren nie jest idealnie płaski albo kiedy w pobliżu stoi kilka obiektów jednocześnie. Wtedy zwykły wzór daje tylko przybliżenie, a model 3D pokazuje, jak cień zachowuje się w realnym otoczeniu.
NOAA Solar Calculator
NOAA Solar Calculator przydaje się wtedy, gdy chcesz policzyć samą pozycję Słońca dla konkretnych współrzędnych i czasu. Dostajesz stamtąd azymut oraz wysokość słońca, więc możesz sprawdzić, czy dane wejściowe do wzoru w ogóle mają sens. To dobry punkt kontrolny, szczególnie przy porównywaniu kilku terminów w roku.
Jeśli wynik z kalkulatora i z Geoportalu jest zbliżony, mam już solidną podstawę do oceny. Gdy liczby zaczynają się rozjeżdżać, najpierw sprawdzam strefę czasową, datę, szerokość geograficzną i wysokość terenu. W praktyce błędy danych zdarzają się częściej niż błędy samego wzoru.
Najlepszy test robię zawsze na kilku terminach, bo cień nie zachowuje się tak samo przez cały rok. W polskich warunkach szczególnie ważne są dni równonocy oraz miesiące letnie i zimowe, bo pokazują zarówno najkrótsze, jak i najdłuższe rzuty cienia.
Najczęstsze błędy przy ocenie zacienienia
W praktyce najwięcej problemów powodują te same pomyłki. Nie są spektakularne, ale potrafią całkowicie odwrócić wynik analizy.
- Sprawdzanie tylko południa i ignorowanie poranka oraz popołudnia.
- Pomijanie strefy czasowej i czasu letniego.
- Nieuwzględnienie różnicy wysokości terenu.
- Ignorowanie własnych elementów budynku, takich jak balkon, okap, komin albo lukarna.
- Porównywanie cienia na gruncie z zacienieniem elewacji, jakby to było to samo.
- Wyciąganie wniosków z jednego dnia zamiast z kilku charakterystycznych dat.
Najbardziej kosztowny jest zwykle drugi błąd: poranne słońce daje długi cień, ale w południe ten sam obiekt może już prawie nie przesłaniać okna. Jeśli patrzysz tylko na jeden moment dnia, łatwo uznasz działkę za gorszą, niż jest w rzeczywistości, albo odwrotnie.
Warto też pamiętać, że geometria cienia to nie to samo co komfort użytkowania. Czasem niewielki cień poprawia warunki na tarasie latem, a czasem długi cień zimą obniża wartość słoneczną wnętrza. Taki niuans wychodzi dopiero po spokojnym porównaniu kilku wariantów.
Co zmienia zacienienie w mieszkaniu i przy fotowoltaice
Mieszkanie, taras i ogród
W nieruchomościach cień wpływa nie tylko na światło we wnętrzu, ale też na temperaturę, prywatność i odbiór całej przestrzeni. Nasłoneczniony ogród w czerwcu może być atutem, ale ten sam układ w marcu albo październiku bywa już mniej korzystny. Dlatego nie oceniam działki wyłącznie na podstawie letniego południa.
Jeśli analizuję mieszkanie, patrzę przede wszystkim na okna, które mają pracować dla użytkownika, a nie tylko „dobrze wyglądać” na rzucie. Przy tarasach i ogródkach ważne są godziny popołudniowe, bo to wtedy najczęściej korzysta się z przestrzeni zewnętrznej. W praktyce cień od sąsiedniego budynku może być mniej uciążliwy niż cień własnego balkonu, jeśli ten drugi pojawia się akurat wtedy, gdy domownicy chcą korzystać z przestrzeni.
Przeczytaj również: Darowizna w rodzinie - jak uniknąć podatku i błędów?
Instalacja fotowoltaiczna
Przy PV zacienienie jest bardziej czułe niż w zwykłym bilansie nasłonecznienia. Jak przypomina URE, miejscowe zacienienie od śniegu, brudu czy liści obniża produkcję, a przy dachach trzeba zostawiać odstępy między rzędami modułów, żeby nie rzucały sobie cienia. W polskich warunkach znaczenie ma też orientacja południowa i nachylenie dachu, bo odchylenie od optymalnych 35-38 stopni zmniejsza uzysk.
Tu szczególnie ważne są drobiazgi: komin, antena, lukarna, sąsiedni dach, a nawet niewielkie drzewo na działce obok. W klasycznym układzie stringowym cień na jednym fragmencie potrafi obniżyć pracę całego szeregu, więc czasem lepiej od razu przewidzieć optymalizatory albo inaczej rozłożyć moduły. Ja przy PV sprawdzam nie tylko największy cień w południe, ale też krótsze, problematyczne cienie poranne i popołudniowe.
Jeżeli instalacja ma być opłacalna przez lata, nie warto liczyć tylko „średniego” nasłonecznienia. Wystarczy kilka niekorzystnych godzin dziennie, żeby realny uzysk był wyraźnie niższy od oczekiwań. To dlatego zacienienie jest jednym z pierwszych elementów, które powinny wejść do projektu instalacji.
Kiedy prosty wzór nie wystarczy i co warto sprawdzić przed decyzją
Ręczne liczenie wystarcza do szybkiego szacunku: taras, pojedyncze drzewo, prosty dach, jedna elewacja. Jeśli jednak masz kilka budynków, pochyły teren, zabudowę szeregową albo planujesz instalację PV, lepiej oprzeć się na modelu 3D i sprawdzić kilka dat naraz. W takich sytuacjach jeden wynik z kalkulatora daje tylko część odpowiedzi.
W Polsce przy analizach formalnych często wraca punkt odniesienia z dni równonocy, czyli 21 marca i 21 września, bo wtedy łatwiej porównywać wyniki między lokalizacjami. W części opracowań liczą się też konkretne przedziały godzin, dlatego przy projekcie albo sporze z sąsiadem nie opierałbym się na pojedynczym zdjęciu cienia z telefonu. To zbyt mało, żeby wyciągać twarde wnioski.
- Sprawdź lokalizację i strefę czasową.
- Zweryfikuj wysokość przeszkód i różnice terenu.
- Porównaj co najmniej kilka dat w roku.
- Oceń cień w różnych godzinach, nie tylko w południe.
- Potwierdź wynik w narzędziu 3D, jeśli decyzja ma znaczenie finansowe albo projektowe.
Jeśli mam sprowadzić temat do jednej zasady, to brzmi ona tak: licz najpierw geometrycznie, potem sprawdź w modelu przestrzennym, a dopiero na końcu wyciągaj wniosek o działce, elewacji czy instalacji. Taki porządek daje wynik, który naprawdę pomaga w decyzji, zamiast tylko dobrze wyglądać na papierze.
