Gdy w domu jednocześnie pracują płyta indukcyjna, pompa ciepła i ładowarka samochodu, nagłe odcięcie zasilania może oznaczać przeciążenie całego przyłącza, a nie awarię pojedynczego obwodu. Zabezpieczenie przedlicznikowe znajduje się przed licznikiem i chroni przyłącze oraz układ pomiarowy przed skutkami zwarć i zbyt dużego poboru. Wyjaśniam, gdzie dokładnie się znajduje, jak dobrać jego wartość, dlaczego się wyłącza i kto może je wymienić.
Najważniejsze informacje o aparacie przed licznikiem
- Położenie urządzenia to część instalacji między siecią a licznikiem, zwykle w złączu lub szafce pomiarowej.
- Dobór amperażu zależy od mocy przyłączeniowej, układu sieci, przekroju przewodów i warunków określonych przez operatora.
- Plomba oznacza, że nie wolno samodzielnie otwierać obudowy ani wymieniać aparatu bez uzgodnienia z operatorem.
- Częste wyłączanie zwykle wskazuje na przeciążenie, zwarcie, wadliwy aparat albo problem w instalacji.
- Zmiana wartości wymaga formalnego zwiększenia mocy przyłączeniowej, jeśli obecne zabezpieczenie nie pozwala obsłużyć nowych urządzeń.
Gdzie znajduje się zabezpieczenie przed licznikiem i za co odpowiada

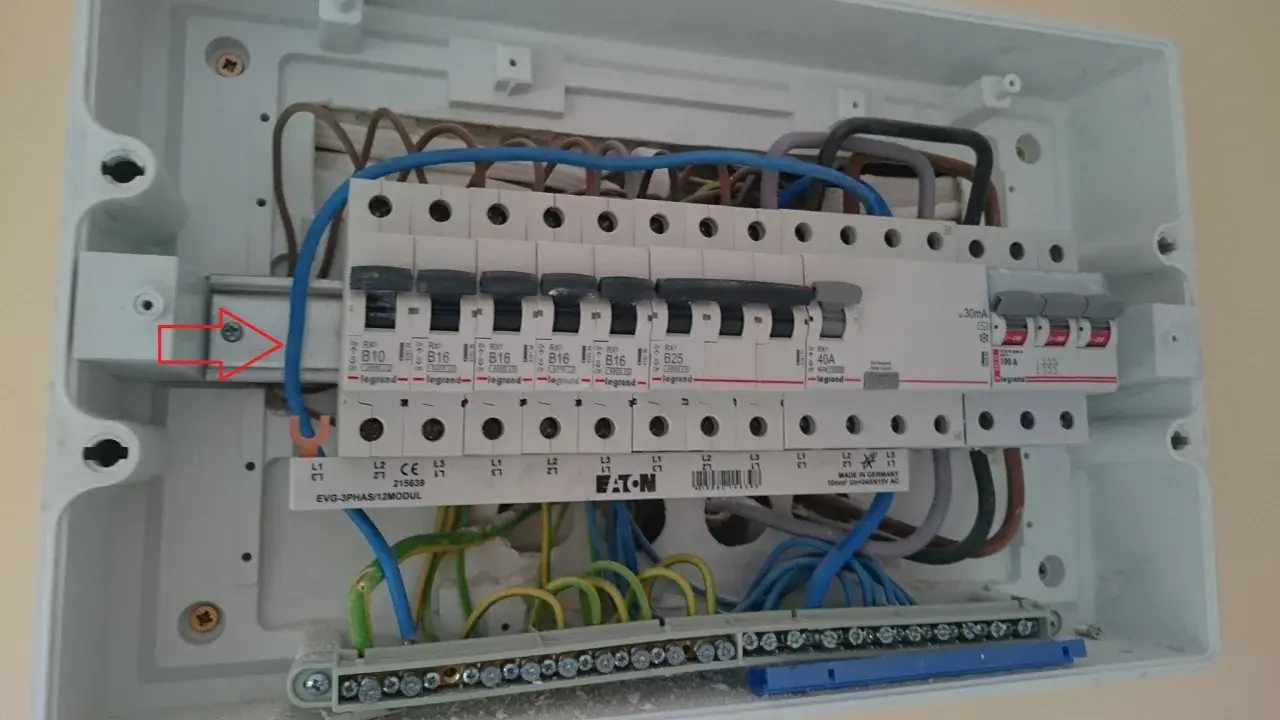

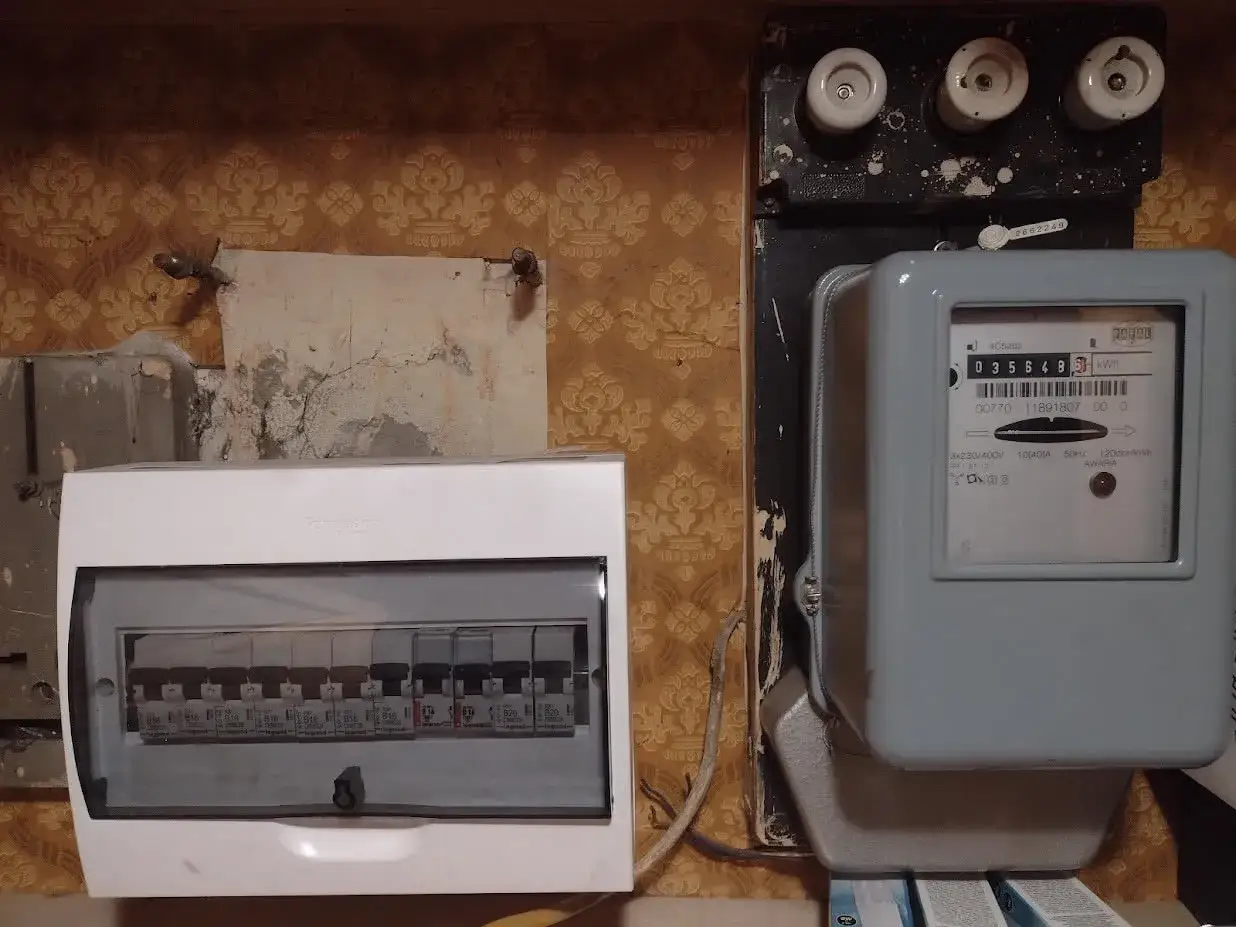

Aparat montuje się po stronie zasilania, przed licznikiem energii elektrycznej. W domu jednorodzinnym najczęściej znajduje się w złączu kablowym, szafce przy ogrodzeniu albo wspólnej tablicy pomiarowej. W budynku wielorodzinnym może być umieszczony w pionie elektrycznym lub wydzielonej części rozdzielnicy.
Jego zadanie polega na odłączeniu zasilania, gdy prąd przekroczy bezpieczny poziom. Chroni to przewody przyłączeniowe, licznik i elementy sieci przed przegrzaniem oraz skutkami zwarcia. Nie zastępuje jednak wszystkich zabezpieczeń w domu, ponieważ za ochronę poszczególnych obwodów odpowiadają aparaty znajdujące się dalej, zwykle w rozdzielnicy mieszkaniowej.
Trzeba też odróżnić ten aparat od wyłącznika głównego i wyłącznika różnicowoprądowego. Wyłącznik główny pozwala odłączyć instalację za licznikiem, a różnicówka reaguje na prąd upływowy, który może stwarzać ryzyko porażenia. Zabezpieczenie przed licznikiem chroni przede wszystkim cały tor zasilania przed przeciążeniem i zwarciem.
Jak działa ten aparat i jakie występują warianty
W starszych instalacjach często spotyka się wkładki topikowe. Po przekroczeniu dopuszczalnego prądu topik się nagrzewa i przepala, trwale odcinając obwód. Takiej wkładki nie da się ponownie załączyć, więc po zadziałaniu trzeba zastosować nową o odpowiednich parametrach.
W nowszych układach operator może dopuścić wyłącznik nadprądowy, który można ponownie załączyć po usunięciu przyczyny zadziałania. Nie oznacza to jednak, że każdy popularny wyłącznik modułowy będzie odpowiedni. Liczy się między innymi charakterystyka wyzwalania, zdolność zwarciowa, możliwość plombowania i zgodność z wymaganiami operatora systemu dystrybucyjnego.
Niektórzy odbiorcy mylą także zabezpieczenie przedlicznikowe z ogranicznikiem mocy. Ten drugi aparat może ograniczać pobór bez klasycznego przepalania wkładki, ale rozwiązanie stosowane w konkretnym przyłączu zależy od standardu operatora i dokumentacji technicznej. O tym, jaki typ urządzenia ma być zamontowany, decydują przede wszystkim warunki przyłączenia oraz układ pomiarowy.
Jak dobrać wartość zabezpieczenia do domu
Najważniejszym parametrem jest prąd znamionowy wyrażany w amperach. Nie dobiera się go wyłącznie na podstawie liczby urządzeń w domu. Elektryk powinien sprawdzić moc przyłączeniową, sposób zasilania, przekroje przewodów, spodziewane obciążenie oraz to, czy odbiorniki będą działały jednocześnie.
Przy zasilaniu jednofazowym orientacyjna moc wynika z zależności P = U × I. Przy napięciu około 230 V aparat 16 A odpowiada mniej więcej 3,7 kW, 25 A około 5,8 kW, a 32 A około 7,4 kW. Są to wartości poglądowe, a nie gotowa recepta do samodzielnej wymiany.
W instalacji trójfazowej wykorzystuje się zależność uwzględniającą napięcie międzyfazowe i współczynnik mocy. Dla orientacji zabezpieczenie 16 A na trzech fazach daje około 11 kW, a 25 A około 17 kW przy równomiernym obciążeniu. W praktyce znaczenie ma również równowaga faz, ponieważ urządzenia jednofazowe mogą przeciążyć jedną fazę, mimo że suma mocy wygląda poprawnie.
| Przykładowy prąd | Zasilanie jednofazowe | Zasilanie trójfazowe | Typowe zastosowanie |
|---|---|---|---|
| 16 A | około 3,7 kW | około 11 kW | małe mieszkanie lub podstawowe odbiorniki |
| 25 A | około 5,8 kW | około 17 kW | większe mieszkanie, płyta elektryczna |
| 32 A | około 7,4 kW | około 22 kW | dom z większą liczbą odbiorników |
Jeśli planuję w domu płytę indukcyjną, ogrzewanie elektryczne, pompę ciepła lub ładowarkę samochodu, nie zakładam automatycznie, że wystarczy większy bezpiecznik. Podniesienie wartości aparatu bez sprawdzenia przewodów może zwiększyć ryzyko przegrzania instalacji. W razie potrzeby trzeba wystąpić do operatora o zwiększenie mocy przyłączeniowej i wykonać zmianę zgodnie z nowymi warunkami.
Dlaczego zabezpieczenie się wyłącza
Najczęstszą przyczyną jest przeciążenie, czyli pobór większego prądu niż dopuszcza przyłącze. Przykładowo jednoczesna praca piekarnika, płyty, czajnika, podgrzewacza wody i ładowarki może przekroczyć dostępny limit. W takim przypadku aparat działa prawidłowo i sygnalizuje, że instalacja pracuje na granicy możliwości.
Drugim powodem bywa zwarcie w urządzeniu albo przewodzie. Jeżeli odcięcie zasilania pojawia się natychmiast po włączeniu konkretnego odbiornika, nie należy wielokrotnie próbować załączać aparatu. Uszkodzone urządzenie trzeba odłączyć, a instalację sprawdzić przed ponownym uruchomieniem.
Zdarza się również zużycie wkładki, luźny zacisk, zawilgocenie złącza albo awaria samego wyłącznika. W starszych budynkach problem może dotyczyć przewodów aluminiowych, nadmiernie obciążonych po modernizacji lokalu. Sama wymiana aparatu nie usunie wtedy przyczyny, a czasem może ją tylko zamaskować.
Praktyczna kolejność działania jest prosta:
- Sprawdź, czy zasilanie wyłączyło się tylko w jednym obwodzie, czy w całym budynku.
- Odłącz urządzenia o dużej mocy i te, po których pojawił się problem.
- Nie otwieraj zaplombowanej części szafki i nie wymieniaj wkładki na większą.
- Skontaktuj się z operatorem albo elektrykiem z odpowiednimi uprawnieniami.
- Jeżeli problem powtarza się przy normalnym poborze, zleć pomiar obciążenia i kontrolę połączeń.
Kto może wymienić aparat i ile to kosztuje
Granica odpowiedzialności nie zawsze przebiega dokładnie w tym samym miejscu. Licznik i elementy należące do operatora są zwykle jego własnością, natomiast część aparatury w złączu lub na terenie posesji może należeć do odbiorcy. Decydują warunki przyłączenia, umowa i układ własności urządzeń, a nie sama obecność plomby.
Jeśli plomba jest naruszona, nie należy jej zdejmować samodzielnie. Trzeba zgłosić potrzebę rozplombowania, awarię albo zmianę parametrów operatorowi. W zależności od procedury prace wykonuje operator lub elektryk działający według jego wymagań, a po zakończeniu układ zostaje ponownie zabezpieczony.
Orientacyjna cena prostej wymiany elementu przez elektryka może wynosić około 150-400 zł za robociznę, do czego dochodzi koszt wkładki, wyłącznika lub obudowy. Jeżeli potrzebna jest modernizacja złącza, przebudowa przewodów albo zwiększenie mocy przyłączeniowej, całkowity koszt może wzrosnąć do kilkuset lub kilku tysięcy złotych. Ostateczna kwota zależy od operatora, dostępności miejsca i zakresu prac.
Nie traktowałbym najtańszej wymiany jako dobrego rozwiązania, jeśli aparat wyłącza się regularnie. Najpierw trzeba ustalić przyczynę, bo nowa wkładka o tej samej wartości rozwiąże problem tylko wtedy, gdy poprzednia była zużyta lub uszkodzona.
Na co zwrócić uwagę przy budowie i remoncie
Przy budowie domu najlepiej sprawdzić zabezpieczenie już na etapie projektu przyłącza. Dokumentacja powinna wskazywać miejsce instalacji, rodzaj aparatu, prąd znamionowy oraz wymagania dotyczące plombowania. Dzięki temu można prawidłowo zaplanować szafkę, trasę kabla i przestrzeń na późniejsze prace serwisowe.
Podczas remontu szczególnej uwagi wymagają nowe odbiorniki o dużej mocy. Płyta indukcyjna, pompa ciepła, kocioł elektryczny, klimatyzacja i ładowarka samochodu mogą wymagać nie tylko większego przydziału mocy, lecz także osobnych obwodów, odpowiednich przekrojów przewodów i właściwego rozdziału faz.
Fotowoltaika i magazyn energii również nie uzasadniają samodzielnej zmiany aparatu przed licznikiem. Przyłączenie źródła energii wymaga uzgodnienia z operatorem, a zabezpieczenia muszą uwzględniać nie tylko pobór, lecz także możliwość przepływu energii w drugą stronę. W tym przypadku szczególnie ważna jest dokumentacja i sprawdzenie wymagań konkretnego operatora.
Przy zakupie domu lub mieszkania proszę sprzedającego o pokazanie warunków przyłączenia, protokołów pomiarów i informacji o ostatniej modernizacji. Sam fakt, że licznik działa, nie potwierdza, że instalacja jest przygotowana do planowanej rozbudowy. To istotne zwłaszcza wtedy, gdy nieruchomość ma otrzymać pompę ciepła, klimatyzację albo punkt ładowania auta.
Sprawne przyłącze zaczyna się od właściwej diagnozy
Najważniejsza zasada jest prosta: aparat przed licznikiem dobiera się do całego przyłącza, a nie do pojedynczego urządzenia. Gdy wyłącza zasilanie, trzeba potraktować to jako informację o przeciążeniu, zwarciu lub usterce, a nie zachętę do założenia większej wkładki.
W praktyce najwięcej problemów rozwiązuje kontrola obciążenia faz, dokręcenie połączeń, pomiar instalacji i sprawdzenie dokumentacji przyłączeniowej. Bezpieczna modernizacja może wymagać więcej czasu i formalności, ale chroni domowników, sprzęt oraz sam budynek przed skutkami źle dobranego zabezpieczenia.
